EMC ルームシールドストリップ



当社は、EMC ルーム シールド ストリップを提供しています。これは、電磁両立性 (EMC) アプリケーションで使用され、シールド効果を高め、室内または閉鎖空間内の電磁干渉 (EMI) を軽減する特殊なコンポーネントです。





部品番号	T(mm)	A	B	C	D	P	S	Lmax	ノード	表面の色

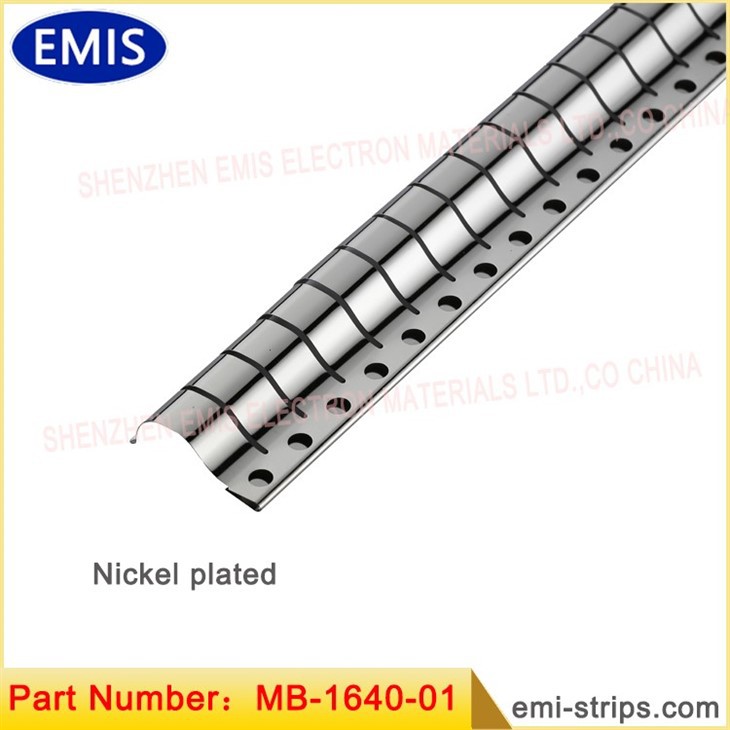

MB-1640-01	0.127	26.8	7.0	7.1	1.8	9.52	1.01	408mm	43	明るい仕上がり
MB-1640-0S/N	0.127	26.8	7.0	7.1	1.8	9.52	1.01	408mm	43	-0S:錫 / -0N:ニッケル
MB-2640-01	0.1	26.8	7.0	7.1	1.8	9.52	1.01	408mm	43	中古 0.1mm マッド
Re: 長さは X ノード、X=1.2.3.4... に切断できます。表面を金メッキすることもできます。 銀&亜鉛など
備考：取付はDランスまたはTランスのどちらでも製作可能です。



EMC ルーム シールド ストリップは通常、いくつかの機能を備えており、電磁両立性とシールドが重要なさまざまなシナリオで用途が見出されます。 EMC ルーム シールド ストリップの一般的な機能と用途をいくつか示します。

特徴：

導電性: EMC ルーム シールド ストリップは、銅やアルミニウムなどの導電性の高い素材で作られており、電磁場の効率的な方向転換や吸収を保証します。

柔軟性: ストリップは柔軟性があることが多く、さまざまな部屋の構成や凹凸のある表面に合わせて簡単に曲げたり成形したりできます。

簡単な取り付け：簡単に取り付けられるように設計されており、壁、床、天井の継ぎ目に沿って簡単に取り付けることができます。

接地機能: 通常、ストリップには接地設備が組み込まれており、地面への効果的な電気接続を確立し、シールド効果を高めます。

互換性: EMC ルームシールドストリップは、ドア、窓、換気システムなどの他のシールドコンポーネントと互換性があるように設計されており、一貫したシールド環境を確保します。

アプリケーション:

データセンター: EMC ルーム シールド ストリップは、敏感な電子機器を電磁干渉から保護するシールド エンクロージャを作成するためにデータ センターで使用されます。 これらは、データ伝送の整合性を維持し、データの破損や損失を防ぐのに役立ちます。

研究所: 敏感な科学機器を扱う研究研究所では、制御された電磁環境を確立するために EMC ルーム シールド ストリップをよく利用します。 これらのストリップは、繊細な実験や測定に影響を与える可能性のある外部干渉からシールドするのに役立ちます。

医療施設: 精密な診断機器や敏感な医療機器が使用される医療現場では、EMC ルーム シールド ストリップを使用して電磁干渉を最小限に抑えることができます。 これらは医療検査と治療の正確さと信頼性に貢献します。

産業用制御室: 重要な制御システムを収容する産業用制御室では、EMC ルーム シールド ストリップを使用してシールド環境を作成し、産業プロセスを中断または危険にさらす可能性のある外部電磁干渉から保護することがあります。

放送スタジオ: EMC ルーム シールド ストリップは、電磁干渉によりオーディオとビデオの品質が低下する可能性がある放送スタジオや録音スタジオで役立ちます。 これらのストリップは、クリーンな信号を維持し、干渉に関連した中断を防ぐのに役立ちます。





技術が進歩し続けるにつれて、電子機器と無線通信システムの普及により、電磁干渉 (EMI) と電磁両立性 (EMC) に対する懸念が高まっています。 この問題に対処するために、EMC ルーム シールド ストリップなどの特殊なコンポーネントが開発され、シールド効果を高め、室内または囲まれた空間内の EMI を軽減しました。 この記事では、EMC ルーム シールド ストリップの重要性と、最適な EMC 条件を維持する上でのその役割について探ります。

電磁両立性 (EMC) と電磁妨害 (EMI) について

電磁両立性 (EMC) とは、電子システム、デバイス、および機器が、望ましくない電磁干渉 (EMI) を引き起こしたり経験したりすることなく、意図された電磁環境で効率的に機能する能力を指します。 一方、EMI は、あるデバイスから放出される電磁エネルギーが別のデバイスの適切な動作を妨げる現象です。

EMI は、高周波 (RF) 放射、電力サージ、磁場、伝導または放射放射など、さまざまな発生源によって発生する可能性があります。 EMI の影響は、軽微な障害から重大な障害まで多岐にわたり、電子機器、通信システム、および敏感な機器の性能と信頼性に影響を与えます。

EMC ルームシールドストリップの役割

EMC ルーム シールド ストリップは、部屋または囲まれた空間のシールド効果を高めるように設計された特殊なコンポーネントです。 これらは通常、壁、天井、床、または接合部に設置されて連続的な導電経路を形成し、電磁波の浸透を効果的に防止し、EMI のリスクを軽減します。

これらのストリップは、銅、アルミニウム、その他の導電性合金など、導電性の高い材料を使用して製造されています。 材料の選択は、EMI の周波数範囲、必要なシールド効果、アプリケーションの特定の要件などの要因によって異なります。

結論

相互接続がますます進む世界では、電子機器や通信システムを確実に動作させるためには、電磁両立性を確保することが重要です。 EMC ルーム シールド ストリップは、シールド効果を高め、部屋や囲まれた空間内の電磁干渉を軽減する上で重要な役割を果たします。 これらの特殊なコンポーネントは、EMI に対する導電性バリアを提供することで、最適な EMC 条件を維持し、敏感な機器を保護し、中断のないパフォーマンスを保証します。 技術が進化し続けるにつれて、EMC ルーム シールド ストリップの需要は増加すると予想され、電磁両立性の分野におけるその重要性がさらに強調されています。





BeCuフィンガーストックの製造プロセスフロー

ベリリウム銅の製造表面への電気めっき

電気めっき製品の共通外観写真









製品の環境要件

当社のBeCu製品は、SGSレポート、ROHSレポート、REACH、ハロゲンフリー(HF)レポートなどの要件を満たしています。



当社では、高品質で信頼性の高い製品を提供するために、充実した製品検査設備を備えています。 製品の出荷時に、一連の完全なテスト レポートを提供できます。次の図に機器の一部を示します。





フィンガーストックとガスケットの購入に関する質問とキー:

Q1: EMC ルームシールドストリップの目的は何ですか?

A1: EMC ルーム シールド ストリップの目的は、シールド効果を高め、部屋または囲まれた空間内の電磁干渉 (EMI) を軽減することです。



Q2: EMC ルーム シールド ストリップの設置において、接地はどのような役割を果たしますか?

A2: アースは、アースへの効果的な電気接続を確立し、ストリップの全体的なシールド効果を高めるため、EMC ルーム シールド ストリップにとって不可欠です。



Q3: EMC ルーム シールド ストリップの一般的な用途にはどのようなものがありますか?

A3: EMC ルーム シールド ストリップは、データ センター、研究室、医療施設、産業用制御室、放送スタジオなど、さまざまな環境でシールド環境を作成し、電磁干渉から保護するために使用されます。



Q4: EMC ルーム シールド ストリップは、他のシールド コンポーネントと組み合わせて使用​​できますか?

A4: はい、EMC ルーム シールド ストリップは、シールド ドア、窓、換気システムなどの他のシールド コンポーネントと互換性があるように設計されており、包括的なシールド環境を確保します。



Q5: EMC ルーム シールド ストリップは、敏感な電子機器にどのようなメリットをもたらしますか?

A5: EMC ルーム シールド ストリップは、電磁干渉を低減することで、敏感な電子機器を外部妨害から保護し、信頼性の高い動作を確保し、潜在的なデータの破損や損失を防ぎます。
