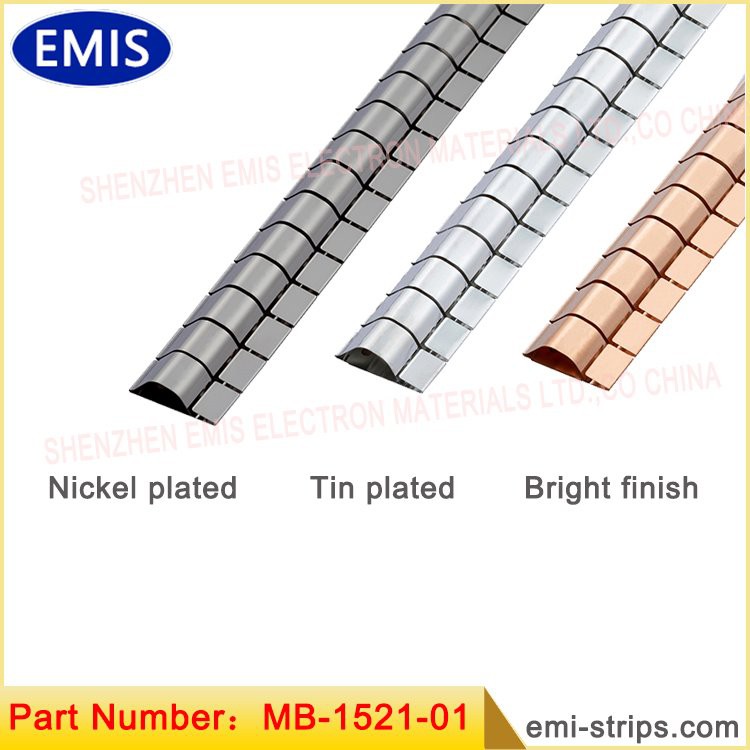

ニッケルメッキベリリウム銅フィンガーストリップ



当社は、ニッケルメッキされたベリリウム銅フィンガー ストリップを提供します。 ニッケルメッキはフィンガーストリップの導電性を高め、シールド効果を最適化します。 防錆にも役割を果たします。







部品番号	T(mm）	A	B	C	P	S	Lmax	ノード	表面の色
MB-1521-01	0.08	13	3.56	9.3	6.35	0.56	406mm	64	ブライトフィニッシュ
MB-1521-0S/N	0.08	13	3.56	9.3	6.35	0.56	406mm	64	-0S:錫 / -0N:ニッケル
MB-1521C-01	0.08	13	3.56	9.3	6.35	0.56	7.62 M	1200	コイル; ブライトフィニッシュ
MB-2521-01	0.05	13	3.56	9.3	6.35	0.56	406mm	64	ブライトフィニッシュ
MB-2521-0S/N	0.05	13	3.56	9.3	6.35	0.56	406mm	64	-0S:錫 / -0N:ニッケル
MB-2521C-01	0.05	13	3.56	9.3	6.35	0.56	7.62 M	1200	コイル; ブライトフィニッシュ
Re: 長さは X ノード、X=1.2.3.4... に切断できます。表面を金メッキすることもできます。 銀と亜鉛など。





特徴：

高導電性: ニッケルメッキベリリウム銅フィンガーストリップは優れた導電性を示します。 ベリリウム銅素材とニッケルメッキを組み合わせることで、低抵抗の電流経路が確保されます。 この高い導電性により、効率的な接地と効果的な EMI シールドが可能になります。

耐食性: これらのフィンガー ストリップのニッケルメッキは耐食性を提供します。 下地のベリリウム銅素材を酸化や変色から保護し、長期的な耐久性と信頼性を保証します。 耐食性により、フィンガー ストリップの性能とシールド効果を長期間維持することができます。

バネ特性: ベリリウム銅は優れたバネ特性を備えており、フィンガー ストリップが合わせ面に対して一貫した圧力を加えることができます。 この特性により、信頼性の高い電気接触が確保され、効果的な EMI シールドのための連続した導電経路が維持されます。 また、バネの特性により、フィンガー ストリップが表面のわずかな凹凸を補正し、しっかりとフィットします。

応用：

電子エンクロージャ: ニッケルメッキベリリウム銅フィンガー ストリップは、EMI シールドを提供するために電子エンクロージャで一般的に使用されます。 これらはエンクロージャとカバーの合わせ面の間に適用され、電磁放射をブロックする導電性シールを形成します。 これらのフィンガー ストリップは、敏感なコンポーネントの完全性を維持し、近くのデバイスとの干渉を防ぐのに役立ちます。

通信機器: 通信機器では、電磁干渉を低減するために、ニッケルメッキされたベリリウム銅フィンガー ストリップが使用されます。 これらは、機器のキャビネット、コネクタ、パネルの接合部、継ぎ目、または隙間をシールするために適用されます。 これらのフィンガー ストリップは、導電性パスを提供することで信号の完全性を維持し、通信システムにおける EMI による誤動作や妨害のリスクを最小限に抑えるのに役立ちます。

医療機器: ニッケルメッキベリリウム銅フィンガー ストリップは、EMI シールドが重要な医療機器に使用されます。 これらは、MRI 装置、除細動器、患者モニター、埋め込み型デバイスなどのデバイス内の敏感な電子コンポーネントをシールドするために使用されます。 これらのフィンガー ストリップは、外部電磁源からの干渉を防止することにより、医療機器の信頼性と安全な動作に貢献します。

航空宇宙および防衛: 航空宇宙および防衛産業では、重要なシステムおよび機器の EMI 保護を確保するために、ニッケルメッキされたベリリウム銅フィンガー ストリップが採用されています。 これらは、航空電子工学、レーダー システム、軍用通信装置、衛星などで使用されています。 これらのフィンガー ストリップは、電磁場の存在下でこれらのシステムのパフォーマンスと信頼性を維持し、信号干渉のリスクを軽減するのに役立ちます。

車載エレクトロニクス: ニッケルメッキベリリウム銅フィンガー ストリップは、EMI 関連の問題を軽減するために車載エレクトロニクスで使用されます。 これらは、電子制御ユニット (ECU)、インフォテインメント システム、センサー、およびその他のコンポーネントを外部電磁放射からシールドするために適用できます。 これらのフィンガー ストリップは、自動車エレクトロニクスの適切な機能に貢献し、干渉を最小限に抑えることで車両全体のパフォーマンスを向上させます。





エレクトロニクスおよび電気工学の世界では、最適な導電率と電磁干渉 (EMI) に対する効果的なシールドを確保することが最も重要です。 広く認知されている解決策の 1 つは、ニッケルメッキされたベリリウム銅フィンガー ストリップの利用です。 これらのフィンガー ストリップにニッケルメッキを追加すると、導電性が向上するだけでなく、耐腐食性も提供されるため、さまざまな用途に多用途に使用できます。 この記事では、ニッケルメッキベリリウム銅フィンガー ストリップの利点と、シールド効果の最適化におけるその役割について説明します。

導電率の最適化

ベリリウム銅は、高い導電性と優れたバネ特性で知られ、電子機器に使用されるフィンガー ストリップの基盤として機能します。 ただし、ニッケルメッキ層を追加すると、導電性がまったく新しいレベルに引き上げられます。 ニッケルは本質的に高い導電性を備えており、ベリリウム銅基板上に均一で低抵抗の表面層を形成します。 この材料の組み合わせにより、効率的な電気伝導が可能になり、信号損失や劣化の可能性が最小限に抑えられます。

プリント基板 (PCB) にあるような電子コネクタに関しては、信号の整合性を維持するために導電率を最大化することが重要です。 ニッケルメッキのベリリウム銅フィンガー ストリップは信頼性の高い電気経路を提供し、接続されたコンポーネント間で電気信号がスムーズかつ正確に流れることを保証します。

シールド効果

電磁干渉は、電子機器の適切な機能を妨げたり、データの破損を引き起こしたりする可能性があるため、現代のエレクトロニクスにおいて重大な課題を引き起こしています。 ベリリウム銅フィンガー ストリップは、その固有の特性により、EMI に対して一定レベルのシールドをすでに提供しています。 ただし、ニッケルメッキ層を追加すると、シールド効果がさらに高まります。

ニッケルは強磁性体であり、優れた透磁率を持っています。 この特性により、ニッケルめっきベリリウム銅フィンガー ストリップは電磁放射の方向を効果的に変えて吸収し、近くのコンポーネントへの干渉を防ぎます。 これらのフィンガー ストリップのシールド効果は、敏感な電子機器の完全性を維持するのに役立ち、EMI による誤動作やデータ損失のリスクを軽減します。

耐食性

ニッケルめっきは、導電性とシールド効果の向上に加えて、ベリリウム銅フィンガー ストリップに貴重な耐腐食性をもたらします。 湿気、湿気、その他の腐食性要素にさらされることが一般的な電子環境では、腐食が重大な懸念事項となる可能性があります。 適切に保護しないと、腐食により性能の低下、構造的完全性の弱体化、電子部品の早期故障が発生する可能性があります。

ニッケルメッキ層は保護バリアとして機能し、その下のベリリウム銅を腐食性要素から保護します。 酸化や変色を効果的に防ぎ、フィンガーストリップの寿命と機能を延ばします。 この耐腐食特性により、ニッケルメッキベリリウム銅フィンガー ストリップは、環境要因が電気接続の完全性を脅かす可能性がある用途にとって信頼できる選択肢となります。

結論

ニッケルメッキベリリウム銅フィンガー ストリップは、電子用途における導電性の強化、シールド効果の最適化、耐腐食性の提供のための包括的なソリューションを提供します。 ベリリウム銅の固有の導電性とニッケルの高い導電性と透磁率の組み合わせにより、効率的な信号伝送とEMI保護のための堅牢なプラットフォームが作成されます。 さらに、ニッケルメッキは腐食に対する保護として機能し、フィンガー ストリップの長期信頼性を保証します。

技術が進歩し続け、信頼性が高く高性能な電子デバイスへの需要が高まるにつれ、ニッケルメッキベリリウム銅フィンガー ストリップの使用がさらに重要になっています。 これらのフィンガー ストリップは、導電率とシールド効果が強化されているため、潜在的な電磁干渉や腐食関連の問題を防ぎながら、電子システムのシームレスな動作に貢献します。





BeCuフィンガーストックの製造プロセスフロー



会社の利点

2 人のプロの金型設計者は、どちらも 10 年以上の設計経験を持っています。輸入された金型加工設備と強力な金型製造能力により、プレス分野の技術的困難を打破します。毎月 15 セット以上の金型を完成させることができます。

短納期: 手動サンプルの場合は 7 日、量産金型の場合は 16 日です。

驚異的な工具寿命：当社は特殊な金型材料を1億回以上採用しています。

当社では主に米国BrushWellman社の原材料を使用しております。

主要設備：

精密グラインダー:4セット;

フライス盤：3台;

ボール盤: 3 セット;

ワイヤー電極切断：2セット;

ミルライト：1セット;

それ以外の場合: 5 セット

ベリリウム銅の製造表面への電気めっき

電気めっき製品の共通外観写真









フィンガーストックとガスケットの購入に関する質問とキー:

Q1: ニッケルメッキベリリウム銅フィンガーストリップとは何ですか?

A1: ニッケルメッキベリリウム銅フィンガーストリップは、ニッケルメッキを施したベリリウム銅素材で作られた特殊なEMIシールドガスケットまたはフィンガーストリップです。 これらは、電子および電気用途において効果的な電磁干渉 (EMI) シールドと接地を提供するために使用されます。



Q2: ニッケルメッキベリリウム銅フィンガー ストリップを使用する利点は何ですか?

A2: ニッケルメッキされたベリリウム銅フィンガー ストリップは、高い導電性、耐食性、優れたバネ特性を備えています。 これらは電流の低抵抗経路を提供し、効率的な接地と効果的な EMI シールドを保証します。 ニッケルメッキは腐食から保護することで耐久性を高め、バネ特性により信頼性の高い電気的接触を維持し、表面の凹凸に対応します。



Q3: ニッケルメッキベリリウム銅フィンガーストリップはどこで一般的に使用されていますか?

A3: これらのフィンガー ストリップは、電子エンクロージャ、通信機器、医療機器、航空宇宙および防衛システム、自動車エレクトロニクスで一般的に使用されています。 これらは、信号の完全性を維持し、干渉を防ぎ、電磁両立性 (EMC) 規格に準拠するために EMI シールドが重要な分野で採用されています。



Q4: ニッケルメッキされたベリリウム銅フィンガー ストリップは過酷な環境に耐えられますか?

A4: はい、これらのフィンガー ストリップのニッケルメッキは耐食性を提供し、さまざまな環境に適しています。

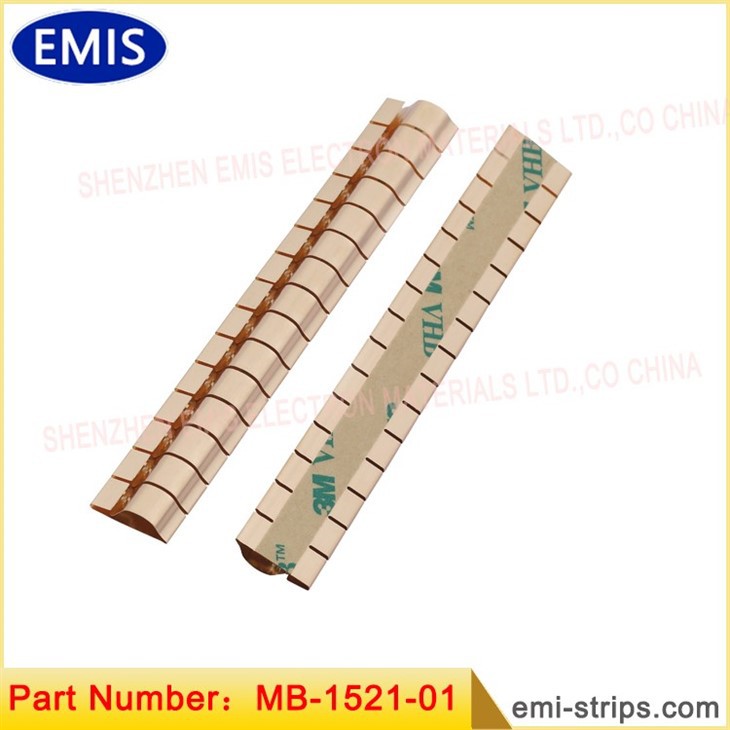

Q5: ニッケルメッキベリリウム銅フィンガーストリップはどのように取り付けられますか?

A5: ニッケルメッキされたベリリウム銅フィンガー ストリップには、簡単に取り付けられるように裏面に導電性接着剤が付いていることがよくあります。 粘着性の裏地により、目的の表面にしっかりと取り付けることができます。 ユーザーは保護裏地を剥がして、フィンガーストリップを合わせ面に直接貼り付けるだけです。
