EMI銅フィンガーガスケット



弾力性に優れたEMI銅フィンガーガスケットを供給します。 このガスケットは優れた回復特性も備えており、圧縮および減圧サイクル後に元の形状に戻ることができます。







部品番号	T(mm）	A	B	C	P	S	Lマックス	ノード	表面の色

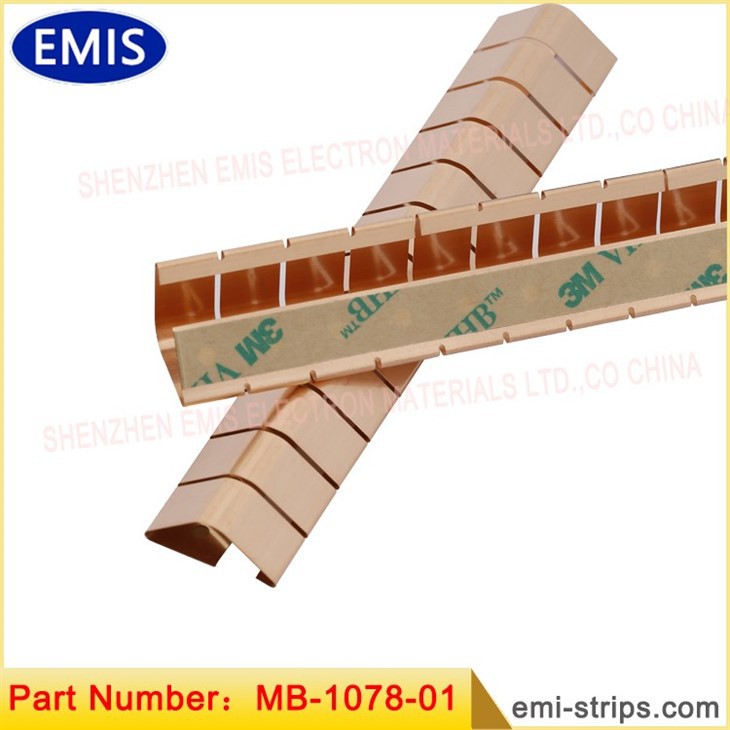

MB-1078-01	0.1	20.3	8.1	11.2	9.52	0.81	609mm	64	明るい仕上がり
MB-1078-0S/N	0.1	20.3	8.1	11.2	9.52	0.81	609mm	64	-0S:錫 / -0N:ニッケル
MB-1078C-01	0.1	20.3	8.1	11.2	9.52	0.81	7.62 M	800	コイル; 明るい仕上がり
MB-2078-01	0.08	20.3	8.1	11.2	9.52	0.81	609mm	64	中古 0.08 mm 製
Re: 長さは X ノード、X=1.2.3.4... に切断できます。表面を金メッキすることもできます。 銀と亜鉛など。
注: 長いノードは 4 つの短いノードで構成されており、38.1 mm を指します。



EMI 銅フィンガー ガスケットには、電磁干渉 (EMI) シールドに効果的ないくつかの機能があります。 これらのガスケットの主な特徴をいくつか示します。

材質: EMI 銅フィンガー ガスケットは通常、導電性の高い銅材料で作られています。 銅は優れた電気伝導体であり、EMI に対して優れたシールド効果を発揮します。

フィンガーデザイン: ガスケットには、長さに沿ってフィンガー状の突起が付いています。 これらのフィンガーは、圧縮されたときに複数の接触点を提供し、合わせ面間の信頼性の高い電気接続を保証します。

柔軟性: 銅フィンガーガスケットは柔軟に設計されているため、不規則な合わせ面に適合し、表面の位置合わせがわずかに変化しても良好な接触を維持できます。

圧縮と回復: ガスケットは、合わせ面の間に取り付けると圧縮するように設計されています。 フィンガーによって加えられる圧縮力により、しっかりとした連続的なシールが確保され、電磁放射が漏れたり入ったりする隙間が最小限に抑えられます。 このガスケットは優れた回復特性も備えており、圧縮および減圧サイクル後に元の形状に戻ることができます。

EMIシールド効果：銅フィンガーガスケットは高レベルのEMIシールド効果を提供し、電磁波の透過と吸収を低減します。 これらは、エンクロージャ内の電磁放射を抑制し、他の電子機器との干渉を防ぎ、外部の EMI 源から敏感な機器を保護するのに役立ちます。

EMI銅フィンガーガスケットの用途は次のとおりです。

電子エンクロージャ: これらのガスケットは、コンピュータのシャーシ、通信機器、コントロール パネル、計器ケースなどの電子エンクロージャの密閉に一般的に使用されます。 これらは EMI シールドを提供し、エンクロージャの電磁環境の完全性を維持するのに役立ちます。

航空宇宙および防衛: EMI 銅フィンガー ガスケットは、航空電子機器、レーダー、通信システム、軍事機器の信頼性の高い動作を保証するために EMI に対するシールドが重要である航空宇宙および防衛用途で広く使用されています。

医療機器: 医療機器には敏感な電子機器が組み込まれていることが多く、EMI からの保護が必要です。 銅フィンガーガスケットは、画像装置、患者モニター、診断機器などの医療機器に使用できます。

車載エレクトロニクス: 車載エレクトロニクスの複雑さが増すにつれ、さまざまなシステム間の干渉を防ぐために EMI シールドが重要になります。 銅フィンガーガスケットは、インフォテイメント システム、エンジン コントロール ユニット、先進運転支援システム (ADAS) などの自動車用途に使用されます。

電気通信: ルーター、スイッチ、基地局などの電気通信機器には、適切な EMI 封じ込めと信号の完全性を確保するために銅製フィンガー ガスケットが採用されています。





今日の相互接続された世界では、電子デバイスは私たちの生活のほぼすべての側面で重要な役割を果たしています。 スマートフォンから医療機器に至るまで、これらのデバイスはシームレスな接続と中断のない機能に依存しています。 信頼性の高い動作を確保するには、電磁干渉 (EMI) シールドが最も重要です。 この分野では、EMI 銅フィンガー ガスケットが優れたソリューションとして際立っており、優れた復元力と回復特性を提供します。 この記事では、これらのガスケットの注目すべき特性を詳しく掘り下げ、圧縮と減圧サイクルの後でも元の形状に戻る能力に焦点を当てます。

EMI銅フィンガーガスケットの重要性:

EMI シールドは、信号の整合性を維持し、不要な電磁放射が敏感な電子コンポーネントに干渉するのを防ぐために非常に重要です。 フィンガーストック ガスケットとしても知られる銅フィンガー ガスケットは、EMI 関連の課題に対処するための信頼できるソリューションとして登場しました。 これらのガスケットは、電子筐体の継ぎ目や隙間にぴったりとフィットするように設計されており、EMI を効果的にブロックする堅牢な導電性バリアを形成します。

優れた復元力:

EMI 銅フィンガー ガスケットの最も注目すべき特性の 1 つは、その並外れた復元力です。 これらのガスケットは、機械的特性と導電特性で知られる高品質の銅合金を使用して製造されています。 銅本来の弾性と展性により、ガスケットは永久変形することなく圧縮力に耐えることができます。 この弾性により、嵌合面に対する一貫した接触圧力が確保され、EMI シールの完全性が維持されます。

優れた回復特性:

EMI銅フィンガーガスケットは、その優れた弾力性に加えて、優れた回復特性を備えています。 圧縮と減圧サイクルの後、ガスケットは元の形状に戻り、それによってシール効果が回復します。 この特性は、航空宇宙システムや電気通信インフラストラクチャなど、電子コンポーネントへの繰り返しのアクセスが必要なアプリケーションにとって非常に重要です。

結論：

EMI銅フィンガーガスケットは、電子シールドの世界では不可欠なコンポーネントです。 優れた弾力性と回復特性により、他のシールド ソリューションとは一線を画すため、重要な用途に最適です。 形状と接触圧力を一貫して維持しながら、繰り返しの圧縮と減圧サイクルに耐える能力により、信頼性が高く長期にわたる EMI 保護が保証されます。 技術が進歩し続けるにつれて、優れたシールド ソリューションに対する需要は高まるばかりであり、EMI 銅フィンガー ガスケットは引き続き最前線であり、電子デバイスを保護し、中断のない接続を可能にします。

製品認定







会社の利点

2 人のプロの金型設計者は、どちらも 10 年以上の設計経験を持っています。輸入された金型加工設備と強力な金型製造能力により、プレス分野の技術的困難を打破します。毎月 15 セット以上の金型を完成させることができます。

短納期: 手動サンプルの場合は 7 日、量産金型の場合は 16 日です。

驚異的な工具寿命：当社は特殊な金型材料を1億回以上採用しています。

当社では主に米国BrushWellman社の原材料を使用しております。

主要設備：

精密グラインダー:4セット;

フライス盤：3台;

ボール盤: 3 セット;

ワイヤー電極切断：2セット;

ミルライト：1セット;

それ以外の場合: 5 セット

ベリリウム銅の製造表面への電気めっき

電気めっき製品の共通外観写真



製品の環境要件

当社のBeCu製品は、SGSレポート、ROHSレポート、REACH、ハロゲンフリー(HF)レポートなどの要件を満たしています。



当社では、高品質で信頼性の高い製品を提供するために、充実した製品検査設備を備えています。 製品の出荷時に、一連の完全なテスト レポートを提供できます。次の図に機器の一部を示します。







フィンガーストックとガスケットの購入に関する質問とキー:

Q1: EMI銅フィンガーガスケットとは何ですか?

A1: EMI 銅フィンガー ガスケットは、電子および電気システムにおける電磁干渉 (EMI) シールドに使用されるコンポーネントです。 通常、柔軟な銅素材で作られており、長さに沿って指のような突起が付いています。 合わせ面間で圧縮されると、フィンガーが複数の接触点を形成し、信頼性の高い電気接続が確立され、効果的な EMI シールドが提供されます。



Q2: EMI銅フィンガーガスケットはどのように機能しますか?

A2: EMI 銅フィンガー ガスケットは、エンクロージャとカバーなどの 2 つの合わせ面の間に導電性シールを作成することによって機能します。 圧縮されると、ガスケットのフィンガーが力を発揮して、継続的な電気接触を確保し、電磁放射に対するバリアを形成します。 これにより、エンクロージャ内の EMI 放射が抑制され、他のデバイスとの干渉が防止され、敏感な電子機器が外部 EMI 源から保護されます。



Q3: EMI 銅フィンガー ガスケットを使用する利点は何ですか?

A3: EMI 銅フィンガー ガスケットにはいくつかの利点があります。 まず、優れた EMI シールド効果を提供し、電磁放射の漏洩を最小限に抑えます。 第二に、その柔軟性により、不規則な嵌合面に適合し、しっかりとした確実なシールが保証されます。 さらに、これらのガスケットは優れた弾性と回復特性を示し、圧縮と減圧サイクルを繰り返した後でも元の形状に戻ることができます。 これにより、寿命と一貫したパフォーマンスが保証されます。



Q4: EMI銅フィンガーガスケットはどのような用途に適していますか?

A4: EMI銅フィンガーガスケットは、さまざまな業界や用途で広く使用されています。 これらは、コンピュータのシャーシ、通信機器、コントロール パネルなどの電子筐体によく見られます。 また、EMI シールドが航空電子機器、レーダー、軍事機器にとって重要である航空宇宙および防衛システムでも普及しています。 さらに、これらのガスケットは、EMI 抑制が必要な医療機器、自動車エレクトロニクス、通信機器などで使用されています。



Q5: アプリケーションに適した EMI 銅フィンガー ガスケットを選択するにはどうすればよいですか?

A5: 適切な EMI 銅フィンガー ガスケットを選択するには、特定のアプリケーション要件、嵌合面の寸法と形状、および必要な EMI シールド効果のレベルなどの要素を考慮する必要があります。 EMI シールド製品を専門とするガスケットのメーカーまたはサプライヤーに相談することをお勧めします。
