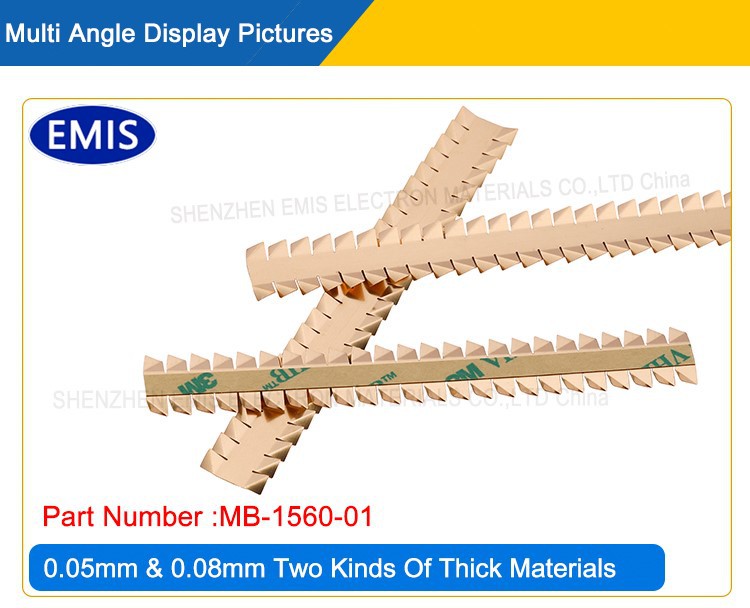

ギャップシールド用ベリリウム銅ストリップ



当社はギャップシールド用のベリリウム銅ストリップを供給しています。二重鋸歯状のベリリウム銅ストリップにより、有効接触面積が増加し、導電性が向上し、接続点の抵抗が最小限に抑えられます。







部品番号	T(mm)	A	B	C	P	S	Lmax	ノード	表面の色

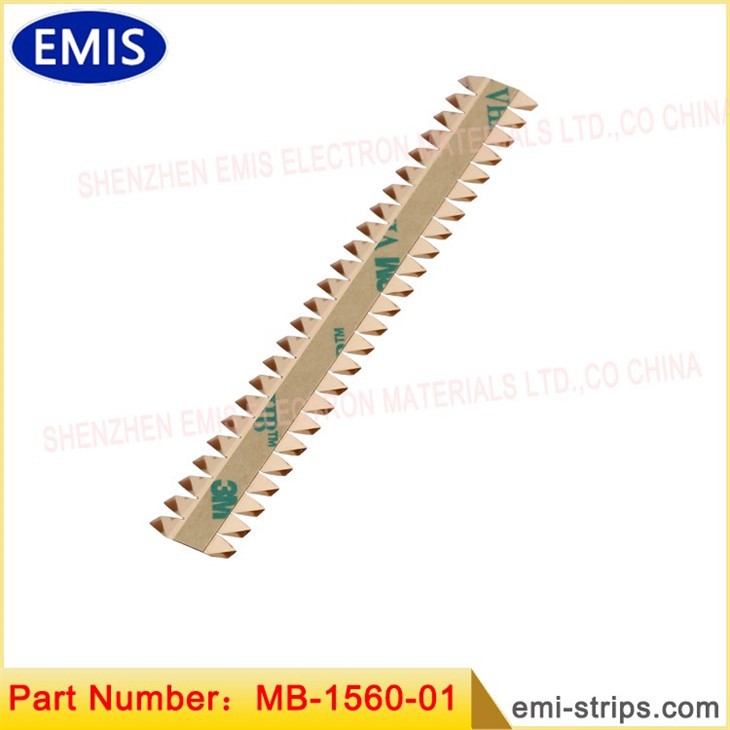

MB-1560-01	0.08	12.7	1.75	5.5	4.2	0.40	609mm	145	明るい仕上がり
MB-1560-0S/N	0.08	12.7	1.75	5.5	4.2	0.40	609mm	145	-0S:錫 / -0N:ニッケル
MB-1560C-01	0.08	12.7	1.75	5.5	4.2	0.40	7.62 M	1815	コイル; 明るい仕上がり
MB-2560-01	0.05	12.7	1.75	5.5	4.2	0.40	609mm	145	明るい仕上がり
MB-2560-0S/N	0.05	12.7	1.75	5.5	4.2	0.40	609mm	145	-0S:錫 / -0N:ニッケル
MB-2560C-01	0.05	12.7	1.75	5.5	4.2	0.40	7.62 M	1815	コイル; 明るい仕上がり
Re: 長さは X ノード、X=1.2.3.4... に切断できます。表面を金メッキすることもできます。 銀と亜鉛など。



ギャップシールド用のベリリウム銅ストリップ、当社の二重鋸歯状ベリリウム銅ストリップはいくつかの機能を提供し、さまざまな業界や用途に適用できます。 二重鋸歯状ベリリウム銅ストリップの一般的な特徴と用途をいくつか示します。

特徴：

強化されたグリップ: ストリップの両側のダブルセレーションによりグリップ力と保持力が向上し、確実なクランプやグリップが必要な用途に適しています。

滑り止め特性: 鋸歯状のパターンにより、ストリップと他の表面の間の摩擦が増加し、滑りや動きの可能性が減少します。 この機能は、安定性と滑り止め特性が重要な用途に役立ちます。

導電性：ベリリウム銅は優れた導電性を示します。 ストリップの鋸歯状のエッジにより接触面積が増加し、電気接続が向上し、接続点での抵抗が最小限に抑えられます。

耐食性: ベリリウム銅は耐食性で知られており、二重鋸歯状ストリップは過酷な環境や湿気や化学物質への曝露が懸念される場所での用途に適しています。

アプリケーション:

クランプと保持: 二重鋸歯状ベリリウム銅ストリップは、コンポーネント、パネル、材料を一緒に固定するなどのクランプと保持用途に使用できます。 鋸歯状の形状により強力なグリップ力が得られ、動きやずれを防ぎます。

電気接地: ベリリウム銅の高い導電率と鋸歯状のエッジの組み合わせにより、これらのストリップは電気接地用途に役立ちます。 これらは、効率的な接地と電気接続を必要とする電気機器、配電システム、または回路に使用できます。

滑り止め表面: 二重鋸歯状ベリリウム銅ストリップは、滑り止め特性が必要な領域で使用されます。 これらは、床システム、スロープ、または安全のために滑り防止が重要なその他の表面に利用できます。

コネクタとコンタクト: これらのストリップの鋸歯状のエッジにより電気接触が向上し、電子機器、電気接続、通信機器のコネクタ、コンタクト、または端子に適しています。

産業用途: 二重鋸歯状ベリリウム銅ストリップは、ガスケット、シール、シム、スペーサーなどのさまざまな産業用途でよく使用されます。 鋸歯状の部分は、より良いグリップ、密閉、または構造的サポートの提供に役立ちます。





導電性と抵抗の最小化が重要なさまざまな産業では、高品質の材料と革新的な設計の利用が極めて重要な役割を果たします。 電気工学用途で注目を集めている材料の 1 つがベリリウム銅です。 特に、二重鋸歯状デザインのベリリウム銅ストリップは、導電性の向上と接続点での抵抗の最小化という点で大きな利点があり、ギャップシールドの目的に理想的な選択肢となります。 この記事では、二重鋸歯状ベリリウム銅ストリップの独自の特性と利点、およびそれらが電気システムのパフォーマンス向上に与える影響について考察します。

ベリリウム銅について理解する:

ベリリウム銅は、通常 0.5 ～ 3 パーセントの範囲の少量のベリリウムを含む銅合金です。 この合金は優れた機械的および電気的特性を示し、高い強度、導電性、疲労や腐食に対する耐性が必要な用途に非常に適しています。 ベリリウム銅は、高い引張強度、優れた熱伝導性、優れた電気伝導性などの特性のユニークな組み合わせを備えています。

ダブル鋸歯状ベリリウム銅ストリップ:

二重鋸歯状ベリリウム銅ストリップは、ベリリウム銅の固有の特性を利用し、その性能をさらに向上させる革新的な設計を提供します。 二重鋸歯状とは、ストリップの長さに沿って 2 セットの鋸歯状の縁が存在することを指します。 これらの鋸歯状の部分は、ストリップをギャップシールドに使用するときに有効接触面積を増やし、それによって導電性を向上させ、接続点での抵抗を最小限に抑えます。

二重鋸歯状ベリリウム銅ストリップの利点:

強化された導電性: ベリリウム銅ストリップの二重鋸歯により接触表面積が大幅に増加し、導電性が向上します。 この機能により、接続ポイントを通る電流の流れがより確実かつ効率的になり、信号劣化や電力損失のリスクが最小限に抑えられます。

抵抗の最小化: 有効接触面積を増やすことにより、二重鋸歯状のベリリウム銅ストリップが接続点での抵抗を最小限に抑えます。 抵抗が減少すると、エネルギー損失と発熱が減少し、システム全体のパフォーマンスと寿命が向上します。

機械的安定性の向上: ベリリウム銅ストリップは、一般に、優れた機械的強度と耐疲労性を示します。 二重鋸歯状の設計により安定性がさらに向上し、著しい磨耗や劣化を生じることなく、繰り返しの嵌合および取り外しサイクルに耐えることができます。 このため、頻繁に切断と再接続を行うアプリケーションに適しています。

耐食性: ベリリウム銅は本質的に耐食性があり、さまざまな環境で耐久性と長寿命を実現します。 この耐食性により、二重鋸歯状ストリップは、過酷な条件下でも長期間にわたってその性能特性を維持できます。

結論：

二重鋸歯状のベリリウム銅ストリップは、導電性を高め、接続点の抵抗を最小限に抑えるという大きな利点をもたらします。 ユニークな設計と優れた特性を備えたこれらのストリップは、高性能電気システムが不可欠なさまざまな業界で幅広く使用されています。 有効接触面積を増やし、電気伝導を最適化することにより、二重鋸歯状ベリリウム銅ストリップは、システムのパフォーマンス、耐久性、信頼性の向上に貢献します。 技術が進歩し続けるにつれて、これらの革新的なストリップは、電気工学の未来を形作る上でますます重要な役割を果たすことになります。





BeCuフィンガーストックの製造プロセスフロー





主な任務:

主にBeCu EMIフィンガーストック、BeCuスパイラルチューブ、SMDスプリング、BeCuスプリング、EMCルームフィンガーストック、精密プレス部品などを生産しています。

会社の利点

当社では主に米国BrushWellman社の原材料を使用しております。

高精度パンチングマシン：装置の安定性を確保するために主に台湾製振動パンチを使用しています。

品質の安定性：当社にはIQC、PQC、FQCまでフルタイムの担当者がおり、品質の安定性を確保しています。

迅速な工具修理: 10 年以上の実務経験を持つ工具メンテナンス エンジニア。

生産の安定性と継続性を確保するために、一般的に使用される工具アクセサリが在庫されています。

独自の油分除去技術により製品表面をクリーンに保ちます。

プレス製造の設備:

台湾マイクロン社製スピーディープレス機：30トン 2台。

台湾マイクロン社製スピーディープレス機：40トン 1台。

プレス機: 25 トン 10 セット徐州プレス機工場で製造

プレス機: 40 トン 10 セット徐州プレス機工場で製造

プレス機:63トン 4セット徐州プレス機工場製

タッピングマシン：1台

洗濯機：1台

その他装備：7式

高速パンチングマシン:









製造工程や技術に関する質疑応答

Q1: ギャップシールドとは何ですか?

A1: ギャップ シールドとは、ベリリウム銅ストリップなどの導電性材料を使用して、電子デバイスまたはシステムのギャップを埋めるまたは覆うプロセスを指します。 電磁干渉 (EMI) を低減し、全体的な電磁両立性 (EMC) を向上させるのに役立ちます。



Q2: ギャップシールドにベリリウム銅ストリップを使用する利点は何ですか?

A2: ベリリウム銅ストリップには、高い導電性、優れた熱伝導性、優れた耐食性、高強度など、ギャップシールドにいくつかの利点があります。 耐久性と信頼性にも定評があります。



Q3: ベリリウム銅ストリップは、さまざまなギャップ構成に合わせて簡単に成形および形成できますか?

A3: はい、ベリリウム銅条は優れた成形性で知られています。 さまざまなギャップ構成に合わせて簡単に成形、曲げ、形成できるため、さまざまなシールド要件に適しています。



Q4: ベリリウム銅ストリップに関連する安全上の懸念はありますか?

A4: ベリリウム銅条には少量のベリリウムが含まれており、加工中に微粒子や煙として吸入すると危険です。 ベリリウム銅ストリップを取り扱い、作業する場合は、保護具の着用や換気の良い場所での作業など、適切な安全上の注意事項に従う必要があります。



Q5: ベリリウム銅条はどこで一般的に入手できますか?

A5: ベリリウム銅ストリップは、エレクトロニクス、通信、航空宇宙、防衛、自動車などの業界で一般的に使用されています。 これは、コネクタ、スイッチ、リレー、ガスケット、スプリング、および効果的な EMI シールドを必要とするその他のコンポーネントなどのアプリケーションで見られます。
