錫メッキEMIストリップ



当社は、シールドフィンガーの錫メッキemiストリップを供給しています。これらのフィンガーストックに錫メッキを施すと、製品の表面酸化を防ぎ、耐食性が向上します。 同時に、導電性を高めることができます。





部品番号	T(ミリメートル)	A	B	C	D	P	S	Lマックス	ノード	表面の色

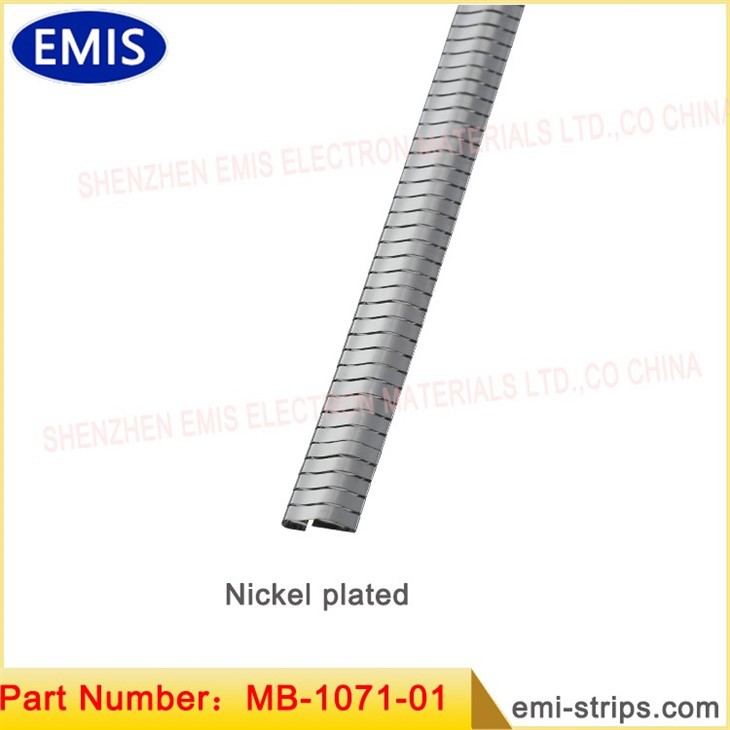

MB-1071-01	0.08	11.43	3.3	6.7	1.65	3.175	0.46	406mm	128	明るい仕上がり
MB-1071-0S/N	0.08	11.43	3.3	6.7	1.65	3.175	0.46	406mm	128	-0S:錫 / -0N:ニッケル
MB-1071C-01	0.08	11.43	3.3	6.7	1.65	3.175	0.46	7.62 M	2400	コイル; 明るい仕上がり
MB-2071-01	0.05	11.43	3.3	6.7	1.65	3.175	0.46	406mm	128	明るい仕上がり
MB-2071-0S/N	0.05	11.43	3.3	6.7	1.65	3.175	0.46	406mm	128	-0S:錫 / -0N:ニッケル
MB-2071C-01	0.05	11.43	3.3	6.7	1.65	3.175	0.46	7.62 M	2400	コイル; 明るい仕上がり
Re: 長さは X ノード、X=1.2.3.4... に切断できます。表面を金メッキすることもできます。 銀と亜鉛など。
注: 長いノードは 5 つの短いノードで構成されており、15.88 mm を指します。



シールド フィンガーの錫メッキ EMI (電磁干渉) ストリップは、さまざまな電子および電気用途で電磁シールドを提供するために使用されます。 これらのストリップの主な特徴は、電子部品またはデバイスから放出される電磁放射を遮断または低減する能力です。 以下に、シールドフィンガーの錫メッキ EMI ストリップの用途と特徴をいくつか示します。

特徴：

錫メッキコーティング：ストリップの錫メッキコーティングにより、導電性と耐食性が向上し、さまざまな環境での長期使用に適しています。

シールド効果: これらのストリップは、高いシールド効果を提供するように設計されており、電磁干渉の通過を最小限に抑え、信号の劣化や中断を防ぎます。

フィンガーデザイン: ストリップのフィンガーのような構造により、特定の領域に簡単に取り付けたり取り付けたりすることができ、脆弱なコンポーネントやセクションに的を絞ったシールドを提供します。

柔軟性: 錫メッキ EMI ストリップは、多くの場合、柔軟な素材で作られているため、不規則な形状や曲げにも適合し、幅広い用途に適しています。

簡単な取り付け: これらのストリップは通常、簡単に取り付けられるように設計されており、製造中または改造ソリューションとして電子デバイスや機器に簡単に適用できます。

アプリケーション:

プリント基板 (PCB): 錫メッキ EMI ストリップを使用すると、PCB 上の敏感なコンポーネントを外部の電磁干渉からシールドし、信号の劣化や誤動作のリスクを軽減できます。

電子エンクロージャ: これらのストリップは、電子エンクロージャの内壁を裏打ちするためによく使用され、電磁放射がエンクロージャに出入りするのを防ぐ導電性バリアを作成します。

ケーブルとコネクタ: ケーブルとコネクタに錫メッキシールドフィンガーを採用することで電磁干渉を抑制し、信頼性の高い信号伝送を確保し、クロストークやデータ破損のリスクを最小限に抑えることができます。

通信機器: EMI ストリップは、コンポーネント間の干渉を防ぎ、システム全体のパフォーマンスを向上させるために、ルータ、スイッチ、基地局などの通信機器で一般的に使用されます。

医療機器: MRI 装置や埋め込み型デバイスなど、電磁干渉に敏感な医療機器は、信号の完全性を維持し、正確な動作を保証するために錫メッキ EMI ストリップの恩恵を受けることができます。





今日の急速に進歩する技術情勢において、電磁干渉 (EMI) は電子機器の性能と信頼性に対して重大な課題を引き起こしています。 この問題に対処するには、効果的なシールド ソリューションの使用が不可欠になっています。 そのような解決策の 1 つはシールド フィンガーの錫メッキ EMI ストリップです。これは効果的な EMI シールドを提供するだけでなく、表面の酸化防止と導電性の向上という点でさらなる利点も提供します。 この記事では、シールドフィンガーの錫メッキ EMI ストリップの利点と用途を検討し、製品の性能と耐久性の向上におけるその役割に光を当てます。

EMI シールド: 必須要件: 電磁干渉とは、電子機器から放射される電磁波によって引き起こされる妨害を指します。 この干渉は、近くの電子コンポーネントやシステムの動作に悪影響を及ぼし、パフォーマンスの低下、信号の劣化、さらには完全なシステム障害につながる可能性があります。 EMI に対抗するには、効果的なシールド対策が必要であり、そのような対策の 1 つに、シールド フィンガーの EMI ストリップの使用が含まれます。

錫メッキ シールド フィンガー: 性能の向上: シールド フィンガーの錫メッキ EMI ストリップは、優れた EMI 保護を提供するように設計された特殊なソリューションです。 これらのストリップは通常、銅やベリリウム銅などの導電性の高い材料で作られており、優れたシールド効果を発揮します。 ただし、これらの指ストックに錫めっき層を適用すると、製品の全体的な性能が向上するという追加の利点が得られます。

表面の酸化防止: シールド指ストックに錫めっきを施す主な利点の 1 つは、表面の酸化を防止できることです。 湿気、熱、腐食剤などの環境要因にさらされると、時間の経過とともに酸化が発生することがあります。 フィンガーストックの表面が酸化すると、材料のシールド効果と導電性が損なわれる可能性があります。 錫メッキは保護層として機能し、酸化を効果的に防止し、長期間にわたって安定した性能を保証します。

耐食性: 表面の酸化を抑制することにより、シールド フィンガーの錫メッキ EMI ストリップは耐食性を高めます。 これは、屋外設置や産業環境など、製品が過酷な環境にさらされる可能性がある用途で特に有益です。 錫メッキの耐食性は、フィンガーストックの構造的完全性を維持するのに役立ち、寿命を延ばし、信頼性の高いパフォーマンスを保証します。

導電性の向上: 錫めっきは、その保護特性に加えて、シールド指ストックの導電性も向上させます。 錫は導電性の高い材料であり、電気信号の効率的な伝送を可能にし、損失を最小限に抑えます。 錫めっきフィンガーストックによる導電性の向上は、信号の完全性の向上と電気ノイズの低減に貢献し、その結果全体的な製品性能が向上します。

用途と産業: シールドフィンガーの錫メッキ EMI ストリップは、幅広い産業や電子機器に応用されています。 これらは、通信機器、医療機器、自動車エレクトロニクス、航空宇宙システム、産業機械などで一般的に使用されています。 これらの指ストックは、形状、サイズ、厚さなどの特定の要件を満たすようにカスタマイズできるため、さまざまな設計ニーズに適応できます。

結論: シールドフィンガーの錫メッキ EMI ストリップは、表面の酸化防止、耐食性、および導電性の向上を同時に実現しながら、電磁干渉と戦うための貴重なソリューションを提供します。 これらの利点は、幅広い業界における製品の性能、耐久性、信頼性の向上に貢献します。 テクノロジーが進化し続けるにつれて、効果的な EMI シールド ソリューションに対する需要は今後も続くため、錫メッキ シールド フィンガーストックは最適なデバイスのパフォーマンスと寿命を追求する上で重要なコンポーネントとなっています。





BeCuフィンガーストックの製造プロセスフロー



会社の利点

2 人のプロの金型設計者は、どちらも 10 年以上の設計経験を持っています。輸入された金型加工設備と強力な金型製造能力により、プレス分野の技術的困難を打破します。毎月 15 セット以上の金型を完成させることができます。

短納期: 手動サンプルの場合は 7 日、量産金型の場合は 16 日です。

驚異的な工具寿命：当社は特殊な金型材料を1億回以上採用しています。

当社では主に米国BrushWellman社の原材料を使用しております。

主要設備：

精密グラインダー:4セット;

フライス盤：3台;

ボール盤: 3 セット;

ワイヤー電極切断：2セット;

ミルライト：1セット;

それ以外の場合: 5 セット





フィンガーストックとガスケットの購入に関する質問とキー:

Q1: 錫メッキ EMI ストリップの目的は何ですか?

A1: 錫メッキ EMI ストリップは、電子および電気用途における電磁干渉を遮断または軽減することにより、電磁シールドを提供するために使用されます。



Q2: EMI ストリップの錫メッキ コーティングは何をしますか?

A2: 錫メッキコーティングによりストリップの導電性と耐食性が向上し、長期使用に適し、信頼性の高い性能が保証されます。



Q3: 錫メッキ EMI ストリップは簡単に取り付けることができますか?

A3: はい、錫メッキ EMI ストリップは簡単に取り付けられるように設計されています。 製造時に適用したり、既存の機器に後付けしたりできるため、使いやすくなります。



Q4: 錫メッキ EMI ストリップを使用する利点は何ですか?

A4: シールド効果が高く、さまざまな形状に対応できる柔軟性、耐腐食性、取り付けが容易なことが利点です。



Q5: 錫メッキ EMI ストリップを使用する場合、安全上の考慮事項はありますか?

A5: 安全性に関する考慮事項はアプリケーションによって異なる場合があります。 適切なガイドラインと基準に従って、適切な接地を確保し、電界または電磁界に関連する潜在的なリスクを最小限に抑えることが重要です。
