フィンガーストックガスケット



当社は、EMI/RFIシールドのフィンガーストックガスケットを提供しています。フィンガーストックガスケットは、優れたシールド効果、カスタマイズオプション、取り付けの容易さ、耐久性、コスト効率を提供します。

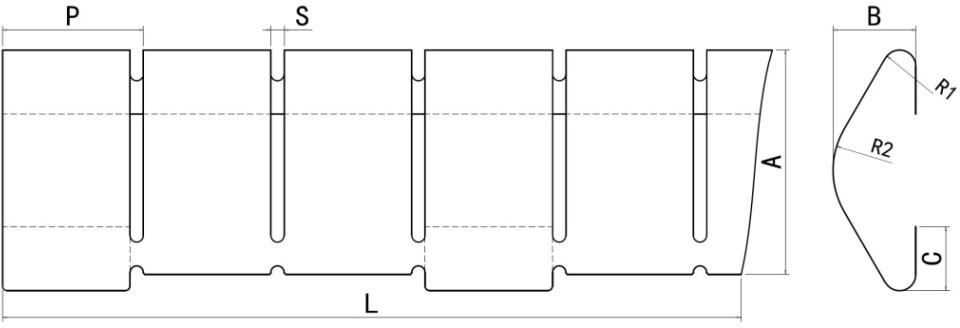

部品番号	T(mm）	A	B	C	R1	R2	P	S	Lマックス	ノード	表面の色

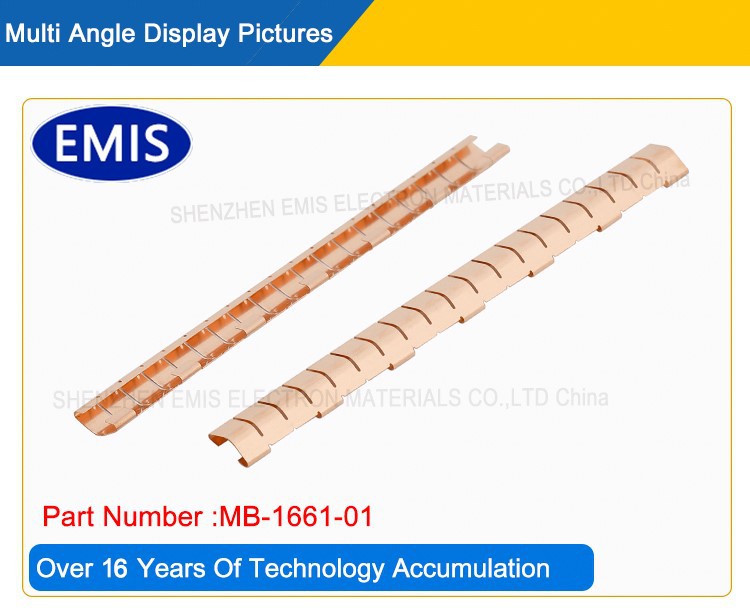

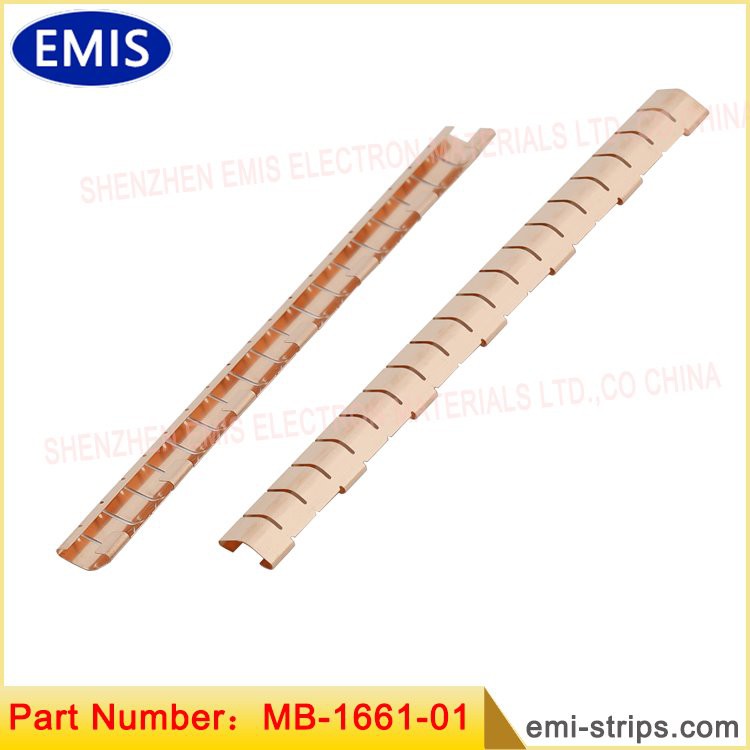

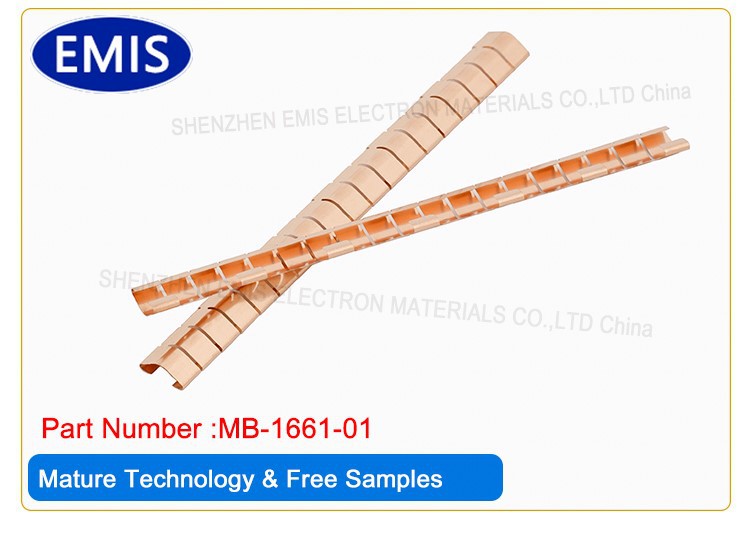

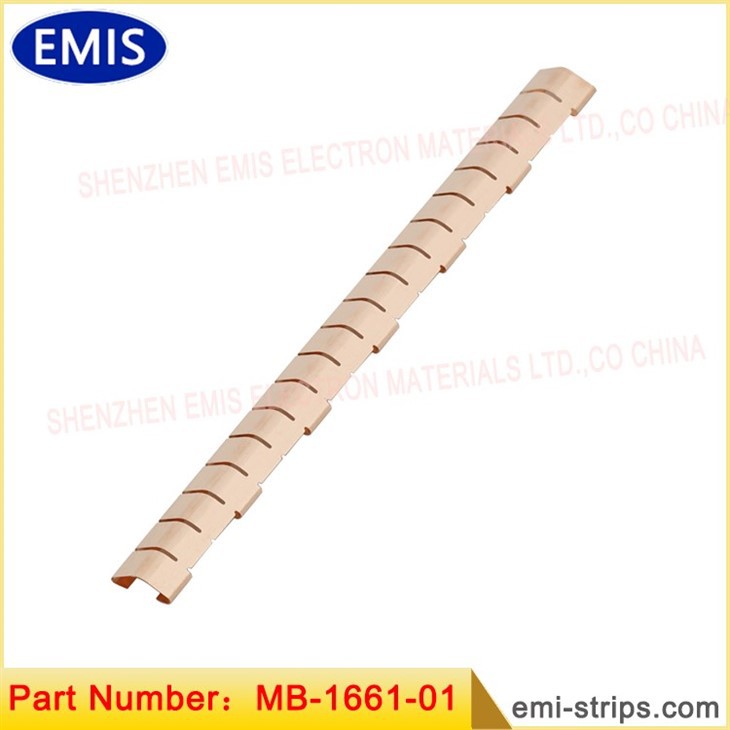

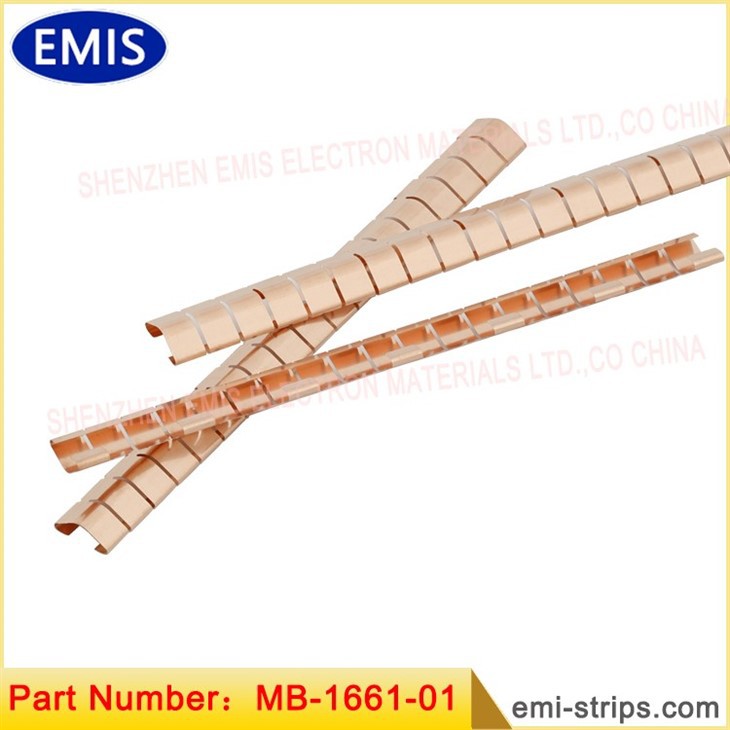

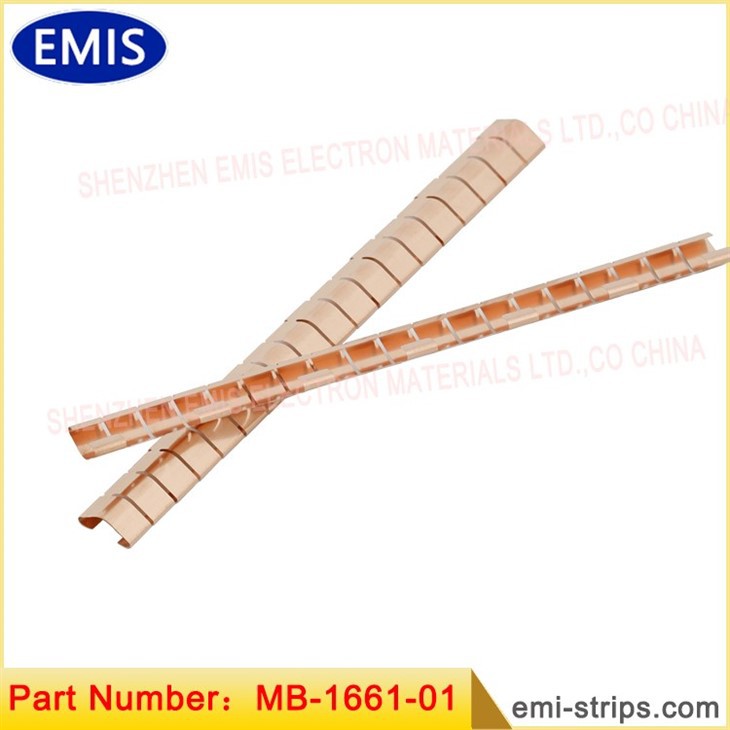

MB-1661-01	0.089	8.13	2.79	2.16	0.51	2.79	4.75	0.45	417.5mm	88	ブライトフィニッシュ
MB-1661-0S/N	0.089	8.13	2.79	2.16	0.51	2.79	4.75	0.45	417.5mm	88	-0S:錫 / -0N:ニッケル
MB-2661-01	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.45	417.5mm	88	ブライトフィニッシュ
MB-2661-0S/N	0.05	8.13	2.79	2.16	0.51	2.79	4.75	0.45	417.5mm	88	-0S:錫 / -0N:ニッケル
Re: 長さは X ノード、X=1.2.3.4... に切断できます。表面を金メッキすることもできます。 銀と亜鉛など。



フィンガーストックガスケットの主な機能は、電磁エネルギーおよび高周波エネルギーをブロックまたは迂回させる導電性バリアを提供することです。 合わせ面や隙間の間に設置すると、フィンガーは連続的な電気接続を形成し、EMI/RFI 放射の漏れや浸透を効果的に防ぎます。

フィンガーストックガスケットの設計により、表面の凹凸や変化に適合し、信頼性の高い一貫したシールが保証されます。 フィンガーのバネ性により優れた圧縮回復特性を発揮し、振動、衝撃、温度変化を受けても一定の接触力を保ちます。 この弾力性により、デバイスの耐用年数にわたって継続的なシールド性能が保証されます。

利点と利点:

優れたシールド性能: フィンガーストックガスケットは、幅広い周波数範囲にわたって優れた EMI/RFI シールド効果を提供します。 導電性フィンガーは複数の接触点を提供し、シールドの完全性を損なう可能性のあるギャップや漏れ経路を最小限に抑えます。

多用途性: フィンガーストックガスケットは、フィンガーの形状、高さ、幅、材質のバリエーションに応じて、特定の要件に合わせてカスタマイズできます。 この適応性により、表面の凹凸、筐体の開口部、組み立て方法などのさまざまな設計上の制約に対応できます。

取り付けが簡単: フィンガーストックガスケットは、裏面粘着タイプやクリップオンタイプなど、さまざまな構成でご利用いただけます。 これらのオプションにより、設置が簡素化され、幅広い用途での迅速かつ信頼性の高い組み立てが容易になります。

長寿命と耐久性: フィンガーストックのガスケットに使用されている高品質の導電性材料により、優れた耐食性と機械的安定性が保証されます。 シールド性能を損なうことなく、極端な温度、湿気、化学薬品への曝露などの過酷な環境条件に耐えることができます。

幅広い用途:

フィンガーストック ガスケットは、電気通信、航空宇宙および防衛、医療機器、産業用制御システム、自動車エレクトロニクスなどを含むさまざまな業界で用途が見られます。 その適応性と有効性により、さまざまな環境で敏感な電子コンポーネントをシールドするのに適しており、最適なパフォーマンスと信頼性が保証されます。





電磁干渉 (EMI) と無線周波数干渉 (RFI) は、今日の技術的に進歩した世界では共通の課題です。 放出が制御されていないと、敏感な電子機器に混乱が生じ、誤動作、データの破損、さらにはシステム障害につながる可能性があります。 これらの問題に対処するために、フィンガーストックガスケットは、優れたシールド効果、カスタマイズオプション、取り付けの容易さ、耐久性、費用対効果を提供する、信頼性が高く多用途のソリューションとして登場しました。

シールド効果: 主な懸念事項

EMI/RFI シールドに関しては、選択したソリューションの有効性が最も重要です。 フィンガー ストック ガスケットは、多くの場合ベリリウム銅、ステンレス鋼、ニッケルシルバーで作られており、優れた電磁シールド機能を備えています。 これらのガスケットは導電性の筐体を形成し、電磁放射を効果的に封じ込め、敏感なコンポーネントから遠ざけるように方向転換します。 フィンガーストックガスケットは、その固有の弾性と導電特性により、さまざまな用途にとって理想的な選択肢となります。

完璧なフィット感を実現するカスタマイズ オプション

フィンガーストックガスケットの注目すべき利点の 1 つは、設計とカスタマイズの柔軟性です。 これらのガスケットはさまざまなプロファイル、形状、サイズが用意されているため、特定の用途要件に合わせてカスタマイズできます。 複雑な PCB レイアウト、複雑なエンクロージャ設計、または独自のフォームファクターのいずれであっても、フィンガー ストック ガスケットは正確で最適なカバレッジを保証するように製造できます。

設置の容易さ: 最高の効率

シールド ソリューションを実装する場合、設置の容易さは重要な側面です。 フィンガーストックガスケットは取り付けプロセスを簡素化し、時間と労力を節約します。 裏面に感圧接着剤を使用するか、ネジで機械的に固定することで表面に簡単に取り付けることができます。 柔軟性により、狭いスペースや不規則な輪郭でも簡単に統合できます。 フィンガーストックガスケットは取り付け手順を合理化することで、全体的な生産性と効率の向上に貢献します。

耐久性: 途切れることのないシールドのための寿命

機器が振動、温度変動、物理的ストレスにさらされる厳しい環境では、耐久性が重要な考慮事項となります。 フィンガーストックのガスケットは、これらの課題に耐えられるように作られています。 ベリリウム銅などの材料は、腐食、酸化、機械的摩耗に対して優れた耐性を備えています。 この耐久性により、シールド効果が長期間持続するため、頻繁なメンテナンスや交換の必要性が軽減されます。

費用対効果: 投資の保護

効果的な EMI/RFI シールド ソリューションを追求する場合、コストは重要な要素です。 フィンガーストックガスケットは、性能と手頃な価格のバランスに優れています。 これらは、導電性コーティングや筐体などの他の複雑なシールド方法に代わる、コスト効率の高い代替手段です。 フィンガーストックガスケットを選択することで、組織は予算の制約を超えることなく最適なシールド性能を達成できます。

結論

効果的な EMI/RFI シールド ソリューションの追求において、フィンガー ストック ガスケットは多用途で信頼できる選択肢として際立っています。 これらのガスケットは、優れたシールド効果、カスタマイズ オプション、取り付けの容易さ、耐久性、コスト効率を備えており、繊細な電子機器を保護するための包括的なソリューションを提供します。 フィンガーストックガスケットを利用することで、システムのスムーズな動作を確保し、製品の信頼性を高めることができます。

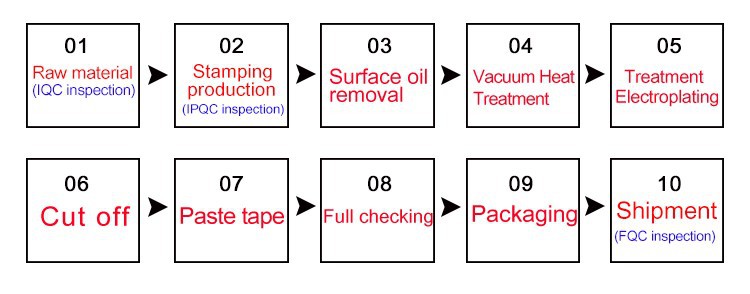

BeCuフィンガーストックの製造プロセスフロー





会社の利点

2 人のプロの金型設計者は、どちらも 10 年以上の設計経験を持っています。輸入された金型加工設備と強力な金型製造能力により、プレス分野の技術的困難を打破します。毎月 15 セット以上の金型を完成させることができます。

短納期: 手動サンプルの場合は 7 日、量産金型の場合は 16 日です。

驚異的な工具寿命：当社は特殊な金型材料を1億回以上採用しています。

当社では主に米国BrushWellman社の原材料を使用しております。





精密グラインダー:4セット;

フライス盤:3セット;

ボール盤: 3 セット;

ワイヤー電極切断：2セット;

ミルライト：1セット;

それ以外の場合: 5 セット





製品の環境要件

当社のBeCu製品は、SGSレポート、ROHSレポート、REACH、ハロゲンフリー(HF)レポートなどの要件を満たしています。









フィンガーストックとガスケットの購入に関する質問とキー:

Q1: フィンガーストックガスケットはどのように機能しますか?

A1: フィンガー ストック ガスケットは、通常はベリリウム銅またはステンレス鋼で作られた一連の金属フィンガーまたはスプリングで構成されています。 これらのフィンガーは 2 つの表面の間で圧縮されて導電路を形成し、エンクロージャを効果的に密閉し、電磁放射の出入りを防ぎます。



Q2: フィンガーストックガスケットを使用する利点は何ですか?

A2: フィンガーストックガスケットには、優れた導電性、高いシールド効果、温度や湿度などの環境要因に対する耐性、長期耐久性、さまざまなギャップサイズや表面の凹凸に対応する能力など、いくつかの利点があります。



Q3: フィンガーストックガスケットを使用する際の制限や考慮事項はありますか?

A3: フィンガーストックガスケットは優れたシールド性能を提供しますが、適切な圧縮力とフィンガーと合わせ面の間の接触を確保することが重要です。 さらに、時間の経過とともにフィンガが疲労する可能性があるため、摩耗の多い用途では定期的な検査と交換が必要になる場合があります。 材料の選択では、ベリリウム銅フィンガーの場合のベリリウムへの暴露などの潜在的な危険性も考慮する必要があります。



Q4: フィンガーストックガスケットは再利用できますか?

A4: フィンガーストックガスケットは、状態が良好で、元の形状と弾力性が維持されていれば再利用できます。 ただし、圧縮と解凍のサイクルを繰り返すとパフォーマンスと耐久性に影響を与える可能性があるため、再利用する前にその有効性を評価することをお勧めします。



Q5: フィンガー ストック ガスケットは他のタイプの EMI シールド ソリューションとどのように比較されますか?

A5: フィンガーストックガスケットは、多用途性、取り付けの容易さ、さまざまなギャップや表面の凹凸に対応できる能力により、導電性ガスケットや導電性コーティングなどの代替品よりも優れています。 ただし、EMI シールド ソリューションの選択は特定の要件によって異なり、場合によっては、最適なシールド効果を得るためにさまざまな方法を組み合わせて使用​​することがあります。
