EMIシールドフィンガーストリップ



当社は電子機器用のEMIシールドフィンガーストリップを提供しています。輸入原料を使用して製造されており、真空熱処理後の硬度は390HVに達します。 製品の表面にニッケル、亜鉛、金、銀などのメッキを施すことができます。







部品番号	T(mm)	A	B	C	D	P	S	Lmax	ノード	表面の色

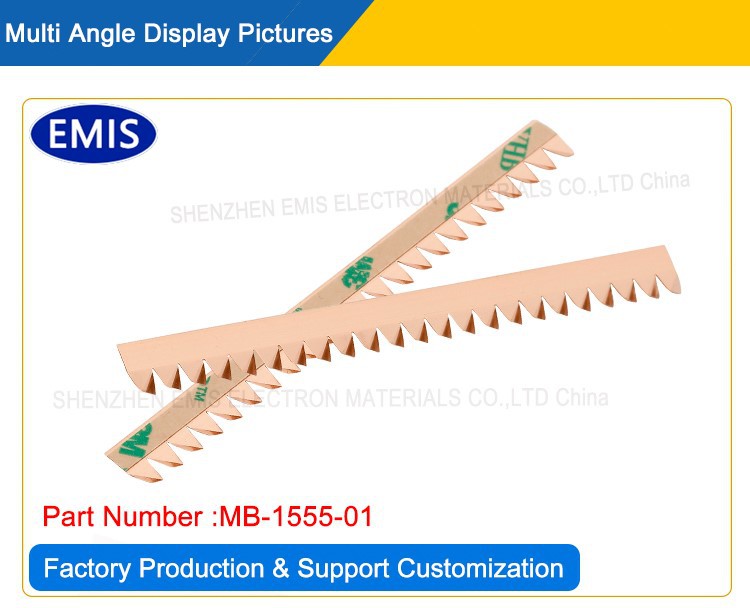

MB-1555-01	0.08	8.64	1.90	4.58	0.3	4.2	0.40	609mm	145	明るい仕上がり
MB-1555-0S/N	0.08	8.64	1.90	4.58	0.3	4.2	0.40	609mm	145	-0S:錫 / -0N:ニッケル
MB-1555C-01	0.08	8.64	1.90	4.58	0.3	4.2	0.40	7.62 M	1815	コイル; 明るい仕上がり
MB-2555-01	0.05	8.64	1.90	4.58	0.3	4.2	0.40	609mm	145	明るい仕上がり
MB-2555-0S/N	0.05	8.64	1.90	4.58	0.3	4.2	0.40	609mm	145	-0S:錫 / -0N:ニッケル
MB-2555C-01	0.05	8.64	1.90	4.58	0.3	4.2	0.40	7.62 M	1815	コイル; 明るい仕上がり
Re: 長さは X ノード、X=1.2.3.4... に切断できます。表面を金メッキすることもできます。 銀と亜鉛など。





EMI シールド フィンガーストリップは、導電性ガスケットまたは EMI シールド ガスケットとしても知られ、電子デバイスまたは筐体に電磁干渉 (EMI) シールドを提供するために使用される導電性材料で作られた柔軟なストリップです。 これらは、隙間を密閉し、電磁放射の漏れや浸透を防ぐための導電経路を提供するように設計されています。

EMI シールドフィンガーストリップに関する重要なポイントをいくつか示します。

目的: EMI シールド フィンガーストリップは主に、電子デバイスまたはコンポーネントから放出される電磁放射を封じ込めたりブロックしたりするために使用されます。 これらは、敏感な電子回路のパフォーマンスに影響を与える可能性がある電磁波によって引き起こされる干渉を防ぐのに役立ちます。

構造: これらのフィンガーストリップは通常、金属充填エラストマー、導電性フォーム、導電性布地などの導電性材料で作られています。 多くの場合、圧縮性と柔軟性を提供するために指のような形状に形成され、さまざまな表面に適応して信頼性の高い導電性シールを作成できます。

取り付け: EMI シールド フィンガーストリップは通常、電子エンクロージャの周囲、2 つの合わせ面が接する場所、または電子機器の取り外し可能なカバーとシャーシの間に取り付けられます。 また、EMI 漏洩を防ぐために、機器の接合部、継ぎ目、または開口部をシールするために使用することもできます。

機能: 電子エンクロージャが閉じられたり組み立てられたりすると、フィンガーストリップが 2 つの合わせ面の間に導電路を形成し、電磁波に対する継続的なシールドを確保します。 これらはバリアとして機能し、電磁エネルギーをブロックしたり、敏感なコンポーネントや回路から遠ざけるようにします。

効果: EMI シールド フィンガーストリップの効果は、使用される材料、設計、圧縮力、適切な取り付けなどのさまざまな要因によって異なります。 必要なシールド効果と環境条件に基づいて、適切なフィンガーストリップを選択することが重要です。

規格とテスト: EMI シールド フィンガーストリップは、多くの場合、国際電気標準会議 (IEC) や米国規格協会 (ANSI) などの組織によって設定された規格など、特定の業界規格に従って設計およびテストされます。 これらの規格は、シールド効果、耐久性、その他の性能面の基準を定義します。

用途: EMIシールドフィンガーストリップは、コンピュータ、通信機器、医療機器、航空宇宙システム、自動車電子機器などを含む電子機器で広く使用されています。 これらは、デバイスのパフォーマンス、信号の完全性、規制要件への準拠にとって電磁両立性 (EMC) が重要であるアプリケーションで特に重要です。





今日のテクノロジー主導の世界では、電子機器の需要が急増しています。 電子機器の複雑さと洗練さが増すにつれて、信頼性の高い電磁干渉 (EMI) シールド ソリューションの必要性も高まっています。 そのようなソリューションの 1 つは EMI シールド フィンガーストリップで、敏感な電子コンポーネントを電磁障害から保護する上で重要な役割を果たします。 この記事では、当社の EMI シールド フィンガーストリップの主な機能と利点を検討し、堅牢な EMI 保護を提供するその優れた品質と有効性を強調します。

真空熱処理による卓越した硬度: 当社では、EMI シールドフィンガーストリップの品質に大きな誇りを持っています。 当社のフィンガーストリップは、耐久性と信頼性を考慮して慎重に選ばれた輸入原材料を使用して製造されています。 当社の製品の特徴は、硬度を大幅に向上させる厳格な真空熱処理プロセスです。 最大 390HV に達する驚くべき硬度を備えた当社のフィンガーストリップは、優れた弾力性と耐摩耗性を示します。

多彩な表面メッキ オプション: お客様の多様なニーズに応えるため、EMI シールド フィンガーストリップに幅広い表面メッキ オプションを提供しています。 フィンガーストリップの表面は、ニッケル、亜鉛、金、銀などを含むさまざまな金属でメッキできます。 このメッキは製品の美しさを高めるだけでなく、追加の機能も提供します。 各めっきオプションは、耐食性の向上、導電性の向上、耐久性の向上など、独自の利点をもたらします。 お客様は、特定の要件に最も適しためっきを選択して、電子機器の最適なパフォーマンスと寿命を確保できます。

効果的な EMI シールド: 電磁干渉は、電子機器の信頼性の高い機能に重大な課題をもたらします。 不要な電磁放射は信号を妨害し、性能を低下させ、さらには敏感なコンポーネントに永久的な損傷を与える可能性があります。 当社の EMI シールド フィンガーストリップは保護バリアとして機能し、電磁干渉の侵入または逃走を防ぎます。 これらは、不要な電磁波を効果的に遮断する導電性シールを形成し、電子機器の完全性と信頼性を確保します。

簡単な取り付けと多用途なアプリケーション: EMI シールド ソリューションに関しては、簡単な取り付けと多用途性の重要性を当社は理解しています。 当社のフィンガーストリップは、簡単に取り付けられるように設計されており、さまざまな電子機器にシームレスに統合できます。 家庭用電化製品、医療機器、電気通信、自動車アプリケーション、または EMI 保護を必要とするその他の業界のいずれであっても、当社のフィンガーストリップは理想的なシールド ソリューションを提供します。

結論: 電子機器の世界では、最適なパフォーマンスを維持し、コストのかかる中断を防ぐために EMI シールドが不可欠です。 当社の EMI シールド フィンガーストリップは、輸入原材料を使用して製造され、真空熱処理が施されており、優れた硬度と耐久性を備えています。 さまざまな表面メッキのオプションが利用できるため、機能と汎用性がさらに向上します。 当社の高品質フィンガーストリップを選択することで、お客様は電子機器を電磁干渉の有害な影響から自信を持って保護することができます。 お客様の特定の要件を満たす、信頼性が高く、効率的で効果的な EMI シールド ソリューションについては、当社にお任せください。





BeCuフィンガーストックの製造プロセスフロー



ベリリウム銅の製造表面への電気めっき

電気めっき製品の共通外観写真













フィンガーストックとガスケットの購入に関する質問とキー:

Q1: EMI シールドフィンガーストリップの目的は何ですか?

A1: EMI シールド フィンガーストリップは、電子デバイスから放射される電磁波を遮断または方向転換する導電性バリアを作成することにより、電磁干渉 (EMI) シールドを提供するために使用されます。



Q2: EMI シールドフィンガーストリップはどこに取り付けられていますか?

A2: EMI シールド フィンガーストリップは通常、電子エンクロージャの周囲、2 つの合わせ面が接する場所、または取り外し可能なカバーと電子機器のシャーシの間に取り付けられます。 また、機器の接合部、継ぎ目、または開口部をシールするために使用することもできます。



Q3: EMI シールドフィンガーストリップはどの程度効果的ですか?

A3: EMI シールド フィンガーストリップの有効性は、使用される材料、設計、圧縮力、適切な取り付けなどの要因によって異なります。 最適なパフォーマンスを得るには、シールド効果の要件と環境条件に基づいて適切なフィンガーストリップを選択することが重要です。



Q4: EMI シールド フィンガーストリップの一般的な用途にはどのようなものがありますか?

A4: EMI シールド フィンガーストリップは、コンピュータ、通信機器、医療機器、航空宇宙システム、自動車電子機器など、さまざまな電子機器に使用されています。 これらは、デバイスのパフォーマンスと規制基準への準拠にとって電磁両立性 (EMC) が重要であるアプリケーションでは不可欠です。



Q5: EMI シールドのフィンガーストリップに関する業界標準はありますか?

A5: はい、EMI シールド フィンガーストリップは、多くの場合、国際電気標準会議 (IEC) や米国規格協会 (ANSI) などの組織によって設定された業界標準に従って設計およびテストされます。 これらの規格は、シールド効果、耐久性、その他の性能面の基準を定義します。
