引っかかりや折り目がない BeCu フィンガー ストック



引っかかりのない、フォールドオーバーの BeCu フィンガー ストックを提供します。 このシリーズの EMI シールド ガスケットは、接着取り付けに 3M 9469 粘着テープを採用しています。 メッキ仕上げも豊富に取り揃えております。







部品番号	T(mm）	A	B	C	P	S	Lマックス	ノード	表面の色
MB-1012-01	0.0635	8.13	2.8	5.3	4.75	0.45	612mm	129	明るい仕上がり
MB-1012-0S/N	0.0635	8.13	2.8	5.3	4.75	0.45	612mm	129	-0S:錫 / -0N:ニッケル
MB-1012C-01	0.0635	8.13	2.8	5.3	4.75	0.45	7.62 M	1605	コイル; 明るい仕上がり
MB-2012-01	0.05	8.13	2.8	5.3	4.75	0.45	612mm	129	明るい仕上がり
MB-2012-0S/N	0.05	8.13	2.8	5.3	4.75	0.45	612mm	129	-0S:錫 / -0N:ニッケル
Re: 長さは X ノード、X=1.2.3.4... に切断できます。表面を金メッキすることもできます。 銀と亜鉛など。



No Snag シリーズ シールド ガスケットは、低圧縮で引っ掛かりのない設計を設計者に提供します。 3M 9469 粘着テープが付属するこれらのベリリウム銅シールド ガスケットは、簡単かつ確実に取り付けられます。 この製品には主に次のような利点があります。



100 MHz 平面波で > 100 dB (77-012) および 80 dB (77-014) のシールド効果

留め具が不要なため、簡単でコスト効率の高い取り付けが可能です。

金属キャビネットや電子筐体用の多目的コンタクトストリップとして最適

メッキ仕上げの種類も豊富で、表面に金メッキを施すことも可能です。 銀＆亜鉛など

標準の 612.00 mm 長さまたはその他の指定された長さで提供されます

用途: フォールドオーバー BeCu フィンガー ストックは通常、電子エンクロージャ、コネクタ、回路基板アセンブリ、または電磁両立性が必要な状況など、EMI シールドと接地が重要な用途に使用されます。 折りたたみ式の設計により、取り付けと取り外しが簡単になり、電子システムのメンテナンスと再構成が容易になります。





電磁干渉 (EMI) は、今日多くの業界が直面している共通の課題です。 効果的な EMI シールド ソリューションは、敏感な電子コンポーネントを電磁放射から保護し、最適なパフォーマンスを保証するために不可欠です。 利用可能なさまざまなシールド オプションの中でも、BeCu フィンガー ストックは信頼性が高く多用途のソリューションとして際立っています。 この記事では、引っ掛かりがなく折り重ねのない BeCu フィンガー ストックの利点と特徴を詳しく説明します。BeCu フィンガー ストックは、3M 9469 粘着テープを使用することで取り付けが簡単になり、さまざまな用途の要件を満たす幅広いメッキ仕上げが用意されています。 。

BeCu フィンガー ストックによる比類のない保護: ベリリウム銅 (BeCu) フィンガー ストックは、その卓越した導電性と耐腐食性で有名です。 電流を散逸するための低インピーダンス経路を提供しながら、不要な電磁波を効果的にブロックします。 独自のフィンガー設計により、圧縮と拡張が容易になり、繰り返しのアクセスや移動が必要な用途に最適です。 引っかかりのない折り重ね設計により、この EMI シールド ガスケットの使いやすさと利便性がさらに向上します。

3M 9469 粘着テープによるシームレスな取り付け: 手間のかからない安全な取り付けプロセスを保証するために、当社の BeCu フィンガー ストック シリーズには 3M 9469 粘着テープが装備されています。 接着強度に優れ、さまざまな面に簡単に貼り付けることができる高品質の粘着テープです。 3M 9469 粘着テープは、温度変化、湿度、化学物質への曝露などの極端な条件下でも完全性を維持できるように設計されています。 接着剤による取り付けにより、信頼性が高く長持ちする EMI シールド ソリューションが保証され、信号干渉やコンポーネントの損傷のリスクが最小限に抑えられます。

幅広いメッキ仕上げ: 当社の BeCu フィンガー ストック シリーズは、さまざまな業界や用途の特定のニーズに応える、さまざまなメッキ仕上げでご利用いただけます。 メッキ仕上げはフィンガーストックの見た目の魅力を高めるだけでなく、耐食性を高め、導電性も向上させます。 ニッケル、錫、金、銀、その他のメッキ仕上げが必要な場合でも、当社はお客様の要件を満たす幅広い選択肢を提供します。 メッキ仕上げの柔軟性により、さまざまな環境条件への適合性が保証され、最適なパフォーマンスと耐久性が保証されます。

結論: 効果的な EMI シールド ソリューションに関しては、3M 9469 粘着テープを備え、幅広いめっき仕上げが用意されている、ひっかかりや折り重ねのない当社の BeCu フィンガー ストック シリーズが優れた選択肢として際立っています。 この EMI シールド ガスケットは、その卓越した導電性、耐食性、取り付けの容易さにより、さまざまな業界の繊細な電子部品を最適に保護します。





BeCuフィンガーストックの製造プロセスフロー





会社の利点

2 人のプロの金型設計者は、どちらも 10 年以上の設計経験を持っています。輸入された金型加工設備と強力な金型製造能力により、プレス分野の技術的困難を打破します。毎月 15 セット以上の金型を完成させることができます。

短納期: 手動サンプルの場合は 7 日、量産金型の場合は 16 日です。

驚異的な工具寿命：当社は特殊な金型材料を1億回以上採用しています。

当社では主に米国BrushWellman社の原材料を使用しております。

主要設備：

精密グラインダー:4セット;

フライス盤：3台;

ボール盤: 3 セット;

ワイヤー電極切断：2セット;

ミルライト：1セット;

それ以外の場合: 5 セット



製品の環境要件

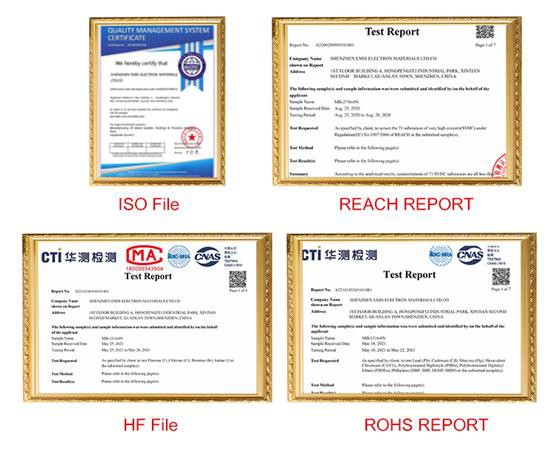

当社のBeCu製品は、SGSレポート、ROHSレポート、REACH、ハロゲンフリー(HF)レポートなどの要件を満たしています。





フィンガーストックとガスケットの購入に関する質問とキー:

Q1: 引っかかりや折り目がない BeCu フィンガー ストックとは何ですか?

A1: 引っかかりや折り目がない BeCu フィンガー ストックとは、他のコンポーネントや表面への引っ掛かりや引っかかりを防ぐように設計されたベリリウム銅製のフィンガー ストックの一種です。 フォールドオーバー設計を採用しており、取り付けが簡単で、効果的な EMI シールドとアースを提供します。



Q2: 引っかかりのない、折り重ねられた BeCu フィンガー ストックを使用する利点は何ですか?

A2: 引っかかりや折り目がない BeCu フィンガー ストックには、いくつかの利点があります。 取り付け中や使用中に引っ掛かりや引っ掛かりのリスクを最小限に抑え、スムーズな操作を確保し、コンポーネントの損傷を防ぎます。 折り返し設計により、確実な密閉と信頼性の高い電気接続が可能になります。 さらに、ベリリウム銅は優れた導電性とバネ特性を備え、効果的な EMI シールドを実現します。



Q3: 引っかかりや折り目がない BeCu フィンガー ストックはどのような用途によく使用されますか?

A3: 引っかかりや折り目がない BeCu フィンガー ストックは、EMI シールド、接地、または電気的導通が必要な電子および電気用途で一般的に使用されています。 電子エンクロージャ、コネクタ、回路基板アセンブリ、および電磁両立性が必要なその他の状況での用途が見出されます。



Q4: 引っかかりや折り目がない BeCu フィンガー ストックは簡単に取り付け、取り外しができますか?

A4: はい、BeCu フィンガー ストックの折り畳み設計により、取り付けと取り外しが簡単です。 これにより、コンポーネントに損傷を与えたり、システムの動作を妨げたりすることなく、フィンガーストックのメンテナンス、再構成、交換が容易になります。
