EMIシールドハニカムベント



EMI シールド ハニカム ベントは、機器の空気循環を実現しながら効果的な電磁シールド (EMI) 保護を提供するように設計された特別に設計された換気コンポーネントです。このような通気口は、高い電磁両立性を必要とする電子機器、シールドルーム、実験室、通信機器、軍事施設で広く使用されており、敏感な機器に対する電磁干渉（EMI）の影響を効果的に防ぐことができます。



EMIシールドハニカムベントは、emi/emc/rfシールドと換気に使用されます。お客様の図面に従ってこれらのシールドハニカムベントを作成することも、お客様のニーズに応じたデザインを提供することもできます。 EMIS には 2 つの重要な溶接技術があり、高 EMI シールド性能の要求や軍用グレードのハニカムベントに通常必要な高温真空ろう付けと、一般サービスに適したスポットレーザー溶接があります。 2つの溶接技術は両方ともROHS要求を満たしています。以下の通常の仕様に注意して、必要なシールド付き通気口の種類を選択してください。



EMISハニカムデータ表(mm)
材料	炭素鋼;ステンレス鋼;ハステロイx;アルミニウム;真鍮/銅;など（必要に応じて）
箔の厚さ	{{0}.05; 0.08; 0.1; 0.13; 0.15; 0.2 (必要に応じて)。
コアサイズ	{{0}.8; 1.0; 1.2; 1.6; 2.0; 2.5; 3.2; 4.2; 4.8; 5.0; 5.2; 6.4; 8; 10; 12.6; 15; 16; 20; 30 など (必要に応じて)。
外形寸法	カスタマイズ中。
シートの厚さ	カスタマイズ中。
形	ラウンド;矩形;指輪;シリンダー;楕円;不規則な形（図面通り）。
ハニカム方向	真っ直ぐ;傾斜。
溶接技術	高温真空ロウ付け、スポット溶接。
表面処理	無電解ニッケルメッキ。白く酸化。錫めっき、ペイントブラシ、サンドブラスト。
ガスケット	ネオプレンスポンジとモネルワイヤーメッシュガスケット。フィンガーガスケットなど
フレーム	「L」タイプ。 「C」タイプ; 「H」タイプ;イレギュラーフレームやカスタム。
パッケージ	カートン/合板 + 衝突防止フォームボード (必要に応じて)。

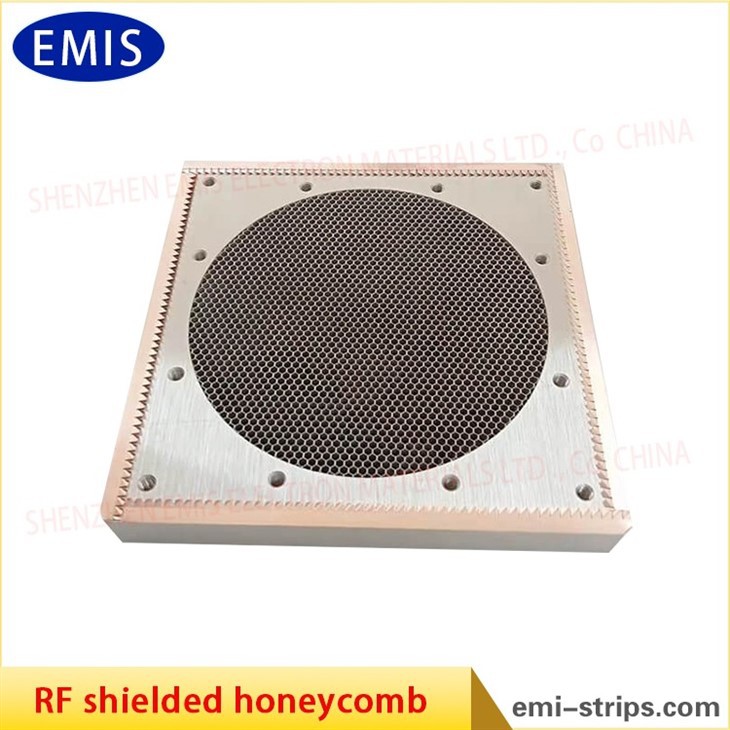

注: 特殊な材料および非標準の構造形状については、カスタマイズがサポートされています。弊社までご連絡ください 営業部長。以下は、当社のシールドハニカム製品のいくつかの写真です。

























導入

EMI シールド ハニカム ベントは、機器の空気循環を実現しながら効果的な電磁シールド (EMI) 保護を提供するように設計された特別に設計された換気コンポーネントです。このような通気口は、高い電磁両立性を必要とする電子機器、シールドルーム、実験室、通信機器、軍事施設で広く使用されており、敏感な機器に対する電磁干渉（EMI）の影響を効果的に防ぐことができます。

EMIシールドハニカムベントの特長

高効率の電磁波シールド性能

EMI シールド ハニカム ベントは、通常、アルミニウム、ステンレス鋼、ニッケルメッキ銅などの優れた伝導性を備えた材料で作られており、さまざまな周波数の電磁干渉をブロックできます。ハニカム構造の小さな穴が自然なシールド効果を形成し、空気の流れに影響を与えることなく電磁波の侵入を効果的に抑制します。

優れた通気性と放熱性

ハニカム設計により、空気の流れを維持し、機器の放熱ニーズを確保できます。通気口によって提供されるシールド機能と換気機能は互換性があり、特に高出力で熱を発しやすい電子機器に適しており、機器の耐用年数を延ばすのに役立ちます。

耐久性と耐食性

高品質の金属材料で作られたハニカムベントは強い耐食性を持っています。ニッケルメッキ、亜鉛メッキ、陽極酸化処理などの表面処理により、過酷な屋外環境にも適応し、長期安定した性能を維持します。

設置とメンテナンスが簡単

EMI シールド ハニカム ベントは通常、モジュール設計であり、機器のハウジング、シールド キャビン、ドア、壁、その他の場所に柔軟に設置できます。構造が安定しており、軽量でメンテナンスや交換が容易で、装置の仕様に合わせてカスタマイズすることができます。

応用分野

データセンターおよびサーバールーム: 機器を外部の電磁干渉から保護し、必要な放熱機能を提供するために使用されます。

軍用機器および通信基地局: 電磁干渉によるデータ漏洩や干渉を回避するために、機密性の高い通信機器および軍用電子機器の信号セキュリティを確保します。

医療機器: MRI や CT などの電磁干渉に敏感な機器では、EMI シールド ハニカム ベントを使用して、データの正確性と運用の安全性を確保しています。

研究室および試験場: 試験の精度を向上させるために、電磁干渉のない環境を構築する必要がある研究室に適しています。

航空宇宙産業および自動車産業: 航空機や自動車の電子制御ユニットを外部の電磁干渉から保護するための制御システムのシールドに使用されます。



EMIシールドハニカムベントの特長

高効率の電磁波シールド性能

EMI シールド ハニカム ベントは、通常、アルミニウム、ステンレス鋼、ニッケルメッキ銅などの優れた伝導性を備えた材料で作られており、さまざまな周波数の電磁干渉をブロックできます。ハニカム構造の小さな穴が自然なシールド効果を形成し、空気の流れに影響を与えることなく電磁波の侵入を効果的に抑制します。

優れた通気性と放熱性

ハニカム設計により、空気の流れを維持し、機器の放熱ニーズを確保できます。通気口によって提供されるシールド機能と換気機能は互換性があり、特に高出力で熱を発しやすい電子機器に適しており、機器の耐用年数を延ばすのに役立ちます。

耐久性と耐食性

高品質の金属材料で作られたハニカムベントは強い耐食性を持っています。ニッケルメッキ、亜鉛メッキ、陽極酸化処理などの表面処理により、過酷な屋外環境にも適応し、長期安定した性能を維持します。

設置とメンテナンスが簡単

EMI シールド ハニカム ベントは通常、モジュール設計であり、機器のハウジング、シールド キャビン、ドア、壁、その他の場所に柔軟に設置できます。構造が安定しており、軽量でメンテナンスや交換が容易で、装置の仕様に合わせてカスタマイズすることができます。

応用分野

データセンターおよびサーバールーム: 機器を外部の電磁干渉から保護し、必要な放熱機能を提供するために使用されます。

軍用機器および通信基地局: 電磁干渉によるデータ漏洩や干渉を回避するために、機密性の高い通信機器および軍用電子機器の信号セキュリティを確保します。

医療機器: MRI や CT などの電磁干渉に敏感な機器では、EMI シールド ハニカム ベントを使用して、データの正確性と運用の安全性を確保しています。

研究室および試験場: 試験の精度を向上させるために、電磁干渉のない環境を構築する必要がある研究室に適しています。

航空宇宙産業および自動車産業: 航空機や自動車の電子制御ユニットを外部の電磁干渉から保護するための制御システムのシールドに使用されます。



EMIシールドハニカムベントの製造プロセス

金型の設計・製造能力

会社の利点

高精度パンチングマシン：装置の安定性を確保するために、主に台湾製の振動パンチを使用しています。

品質の安定性：当社には、品質の安定性を確保するために、lQC、PQC、FQCまでフルタイムの担当者がいます。

迅速な工具修理: 10 年以上の実務経験を持つ工具メンテナンス エンジニア。

生産の安定性と継続性を確保するために、一般的に使用される工具アクセサリが在庫されています。

独自の油分除去技術により製品表面をクリーンに保ちます。



主要設備：

精密グラインダー:4セット;

フライス盤：3台;

ボール盤: 3 セット;

ワイヤー電極切断：2セット;

ミルライト：1セット;

それ以外の場合: 5 セット

ベリリウム銅の製造表面への電気めっき

電気めっき製品の共通外観写真

配達、発送、サービス



迅速な配信能力

1. 通常のバルクリードタイム: 3 日未満;

2.特別な製品の最長期間: 7 日以内。

3. 無料サンプルの通常のリードタイム: 2 日未満。

4.特別製品の納期：7日以内。

5.手動サンプル生産の完了時間: 7 日以内



信頼の品質保証

品質に関する顧客の苦情に対するフィードバック時間: 1 時間以内。

商品交換時間：1日以内。

製品の品質と信頼性を確保するために、あらゆる種類の品質検査レポートを提供します。





Q1. EMIシールドハニカムベントとは何ですか?

A1: EMI シールド ハニカム ベントは、電磁干渉 (EMI) をシールドし、空気循環を維持するために特別に設計された換気コンポーネントです。メタルハニカム構造を採用しており、外部の電磁波を効果的に遮断するだけでなく、機器の放熱ニーズにも対応します。電子機器、シールドされた機械室、通信機器、軍事施設などに適しています。



Q2. EMIシールドハニカムベントの主な素材は何ですか?

A2: 一般的な材質としては、アルミニウム合金、ステンレス鋼、ニッケルメッキ銅などの金属が挙げられます。これらの材料は優れた導電性とシールド特性を備えており、耐食性を高めるために特殊な表面処理 (ニッケルメッキや陽極酸化など) を施すことができます。



Q3.適切な口径と厚さを選択するにはどうすればよいですか?

A3: シールド効果を決定する重要な要素は、口径と厚さです。一般に、口径が小さく、厚さが厚いほど、シールド効果は高くなります。具体的な選択は、シールドする電磁波の周波数と機器の換気要件によって異なります。お客様の特定のニーズに応じてカスタマイズされたデザインを提供できます。



Q4. EMIシールドハニカムベントはどのような分野に適していますか?

A4: 高い電磁適合性が要求されるデータセンター、サーバールーム、通信基地局、軍用電子機器、医療機器（MRI、CTなど）、航空宇宙分野、各種研究所などが該当します。



Q5. EMIシールドハニカムベントの設置方法は何ですか?

A5: EMI シールド ハニカム ベントの取り付け方法は柔軟で、通常はフランジ、ネジ、またはスナップを使用し、機器のハウジング、シールド隔壁、換気ドアや窓に簡単に素早く取り付けることができます。当社は、さまざまなアプリケーション要件を満たすためにカスタマイズされた設置設計を提供します。



Q6.特別なサイズの EMI シールド ハニカム ベントをカスタマイズできますか?

A6: はい。様々な特殊用途のニーズに合わせて、口径、厚み、材質、取付方法に至るまで総合的なカスタマイズサービスを提供いたします。お客様は、特定の装置要件に応じて、サイズ、形状、口径などのカスタマイズされた要件を提案することができます。



Q7. EMIシールドハニカムベントのシールド効果をテストするにはどうすればよいですか?

A7: 通常、専門的な試験は電磁両立性 (EMC) 試験機関によって実施されます。テストパラメータには、業界標準への準拠を保証するためのシールド効率、周波数範囲などが含まれます。また、お客様がシールド効果を検証できるよう技術サポートも提供します。



Q8. EMIシールドハニカムベントの耐用年数はどれくらいですか?

A8: 高品質の素材と特殊な表面処理により、EMI シールド ハニカム ベントは優れた耐食性と耐久性を備えており、屋内外のさまざまな環境に適しています。通常の使用条件では、その耐用年数は数年から 10 年になります。



Q9. EMI シールド ハニカム ベントの清掃とメンテナンスはどのようにすればよいですか?

A9: 圧縮空気を使用して通気口の表面のほこりを吹き飛ばすか、柔らかいブラシを使用して掃除できます。シールド表面が損傷していないか定期的にチェックしてください。損傷した場合は、シールド効果を確保するために適時に交換してください。



Q10. EMI シールド ハニカム ベントの相談または注文の連絡方法は?

A10：ご相談・ご注文はお電話またはメール（18123711251@163.com）でお気軽にお問い合わせください。当社は、お客様が最適なシールド ソリューションを確実に入手できるよう、専門的な技術サポートと製品の推奨事項を提供します。

他にご質問がある場合は、弊社までご連絡ください。弊社の技術チームがより詳細な回答を提供させていただきます。
