EMI導電性スプリング



当社は、EMI 導電性スプリングを供給しています。これらのスプリングは、電磁干渉を管理し、適切な接地を確保するために、電子機器やシステムで一般的に使用されています。 当社では、お客様がテストできるよう無料サンプルを提供しています。







部品番号	T(mm）	A	B	C	D	P	S	Lmax	ノード	表面の色

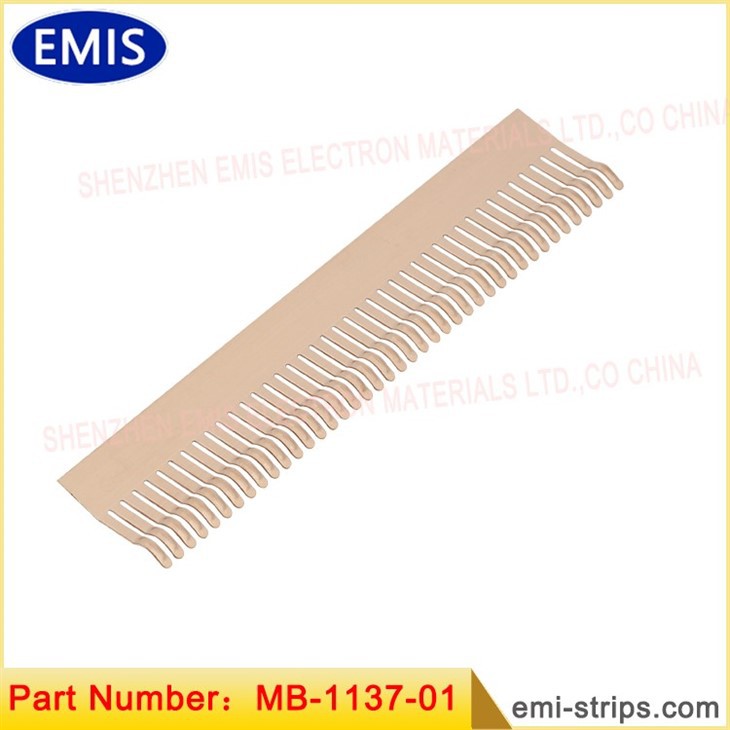

MB-1137-01	0.25	20	2.8	1.5	8	2.38	0.8	406mm	170	明るい仕上がり
MB-1137-0S/N	0.25	20	2.8	1.5	8	2.38	0.8	406mm	170	-0S:錫 / -0N:ニッケル
MB-1137C-01	0.25	20	2.8	1.5	8	2.38	0.8	7.62 M	3202	明るい仕上がり
Re: 長さは X ノード、X=1.2.3.4... に切断できます。表面を金メッキすることもできます。 銀と亜鉛など。



EMI 導電性スプリングにはいくつかの機能があり、電磁干渉管理が重要なさまざまな分野で応用されています。 EMI 導電性スプリングの注目すべき機能と用途をいくつか紹介します。

特徴：

導電性: EMI導電性スプリングは、銅やベリリウム銅合金など、導電性に優れた材料で作られています。 これにより、電流の低抵抗経路が提供され、効果的な接地と電磁エネルギーの散逸が容易になります。

機械的柔軟性: これらのスプリングは螺旋状に設計されており、機械的柔軟性を提供します。 圧縮または伸長が可能で、衝撃吸収、振動絶縁、機械的な動きやシステムの変動に対応する機能など、従来のスプリングの利点が得られます。

信頼性の高い接触: EMI 導電性スプリングにより、さまざまなコンポーネント間に信頼性の高い電気的接触が確立され、連続的な導電経路が確保されます。 これにより、適切な接地が維持され、電磁干渉のリスクが軽減されます。

アプリケーション:

電子エンクロージャ: EMI 導電性スプリングは、アースとシールドを提供するために電子エンクロージャで一般的に使用されます。 これらは、エンクロージャと内部コンポーネントの間に安全な電気接続を確立するのに役立ち、EMI 問題のリスクを最小限に抑え、電磁両立性を確保します。

コネクタとケーブル: EMI 導電性スプリングをコネクタとケーブルに採用して、嵌合部品間の信頼性の高い電気接触を維持できます。 これらは、電気経路の不連続性やギャップによって引き起こされる EMI の影響を軽減し、堅牢な接続を保証します。

プリント基板 (PCB): EMI 導電性スプリングは、接地と EMI の問題に対処するために PCB に応用されています。 これらを利用して、PCB の異なる層間に電気的接触を確立し、適切な接地を確保し、干渉のリスクを軽減できます。

電子部品: 電子機器内では、EMI 伝導性スプリングがスイッチ、コネクタ、ソケットなどのさまざまな部品に組み込まれている場合があります。 これらのスプリングは、適切な接地を維持し、信号の劣化を防ぎ、EMI による問題を最小限に抑えるのに役立ちます。

自動車および航空宇宙産業: EMI 導電性スプリングは、電磁干渉を管理するために自動車および航空宇宙アプリケーションで使用されています。 これらは、信頼性の高い電気接地とシールドが必要な電子制御ユニット、センサー、アンテナ、その他のコンポーネントで使用できます。

医療機器: 医療機器や医療機器では、干渉を最小限に抑え、信頼性の高い動作を維持するために EMI 導電性スプリングが使用されています。 これらは、ペースメーカー、診断装置、画像システムなどのデバイスに含まれています。

電気通信: EMI 導電性スプリングは、ルーター、スイッチ、通信塔などの電気通信機器において重要な役割を果たします。 これらは、適切な接地を確保し、信号劣化を軽減し、システム全体のパフォーマンスを向上させるのに役立ちます。





今日の相互接続された世界では、電子デバイスとシステムが遍在し、私たちの日常生活で重要な役割を果たしています。 しかし、技術が進歩するにつれて、電磁干渉 (EMI) を管理するという課題も増大しています。 この問題に取り組み、適切な接地を確保するために、EMI 伝導性スプリングの利用がますます普及しています。 この記事では、EMI 導電性スプリングの重要性を探り、当社がこれらの重要なコンポーネントをどのように供給し、お客様にテスト用の無料サンプルを提供しているかに焦点を当てます。

電磁妨害 (EMI) について

電磁干渉とは、1 つの電子デバイスから放出される電磁エネルギーが、近くにある別のデバイスの適切な機能に干渉する現象を指します。 この干渉により、パフォーマンスの低下、誤動作、さらには完全なシステム障害が発生する可能性があります。 業界全体で電子デバイスとシステムが広く使用されているため、運用効率と信頼性を維持するために EMI 管理が重要になっています。

EMI導電性バネの役割

EMI 伝導性スプリングは、効果的な接地ソリューションを提供することで電磁干渉の問題に対処するように設計された設計コンポーネントです。 これらのスプリングには次のような多くの利点があります。

電磁シールド: EMI 導電性スプリングは、電磁放射に対する効果的なシールドとして機能します。 敏感な電子コンポーネントやシステムをケースに収めることで、外部 EMI 源の影響を最小限に抑え、信号の劣化や妨害を防ぎます。

シグナルインテグリティの向上: 導電性スプリングは電磁干渉の影響を軽減することで、シグナルインテグリティの向上に貢献します。 クロストーク、ノイズ、その他の障害を軽減し、電子デバイスやシステムの一貫した信頼性の高いパフォーマンスを保証します。

静電気放電 (ESD) 保護: EMI 導電性スプリングも静電気放電に対する保護に役立ちます。 これらは静電荷を消散し、電位の不均衡の蓄積を防ぎ、敏感な電子部品への潜在的な損傷を防ぎます。

機械的復元力: EMI 管理機能に加えて、これらのスプリングは機械的復元力と保護を提供します。 衝撃や振動を吸収し、衝撃や突然の動きなどの外部要因による損傷のリスクを軽減します。

当社の取り組み: テスト用の無料サンプル

当社では、EMI 導電性スプリングが電磁両立性とシステムの信頼性を確保する上で重要な役割を果たしていることを理解しています。 お客様が特定のニーズに合わせて適切なコンポーネントを選択できるよう、テスト目的で無料サンプルを提供しています。 これにより、お客様は購入を決定する前に、当社の EMI 伝導性スプリングの性能、互換性、品質を評価することができます。

当社の EMI 伝導性スプリングは、業界標準と顧客の期待を満たすために、高品質の素材を使用して細心の注意を払って設計されています。 当社は、パフォーマンス、耐久性、さまざまな電子機器やシステムへの統合の容易さを優先します。 無料サンプルを提供することで、信頼を確立し、長期的な関係を育み、お客様に当社の製品に必要な信頼を提供することを目指しています。

結論

技術の進歩によって推進される時代において、電磁干渉の管理は電子デバイスの設計とシステム実装に不可欠な要素となっています。 EMI 導電性スプリングは、EMI 関連の問題を軽減し、電磁適合性を強化し、信頼性の高い性能を確保する上で重要な役割を果たします。 当社では、これらのコンポーネントの重要性を認識しており、お客様が当社のEMI導電性スプリングの品質と効果を直接体験できるように、無料サンプルを提供しています。 私たちは、顧客満足を最優先に信頼性の高いソリューションを提供することで、業界を超えた電子機器やシステムのシームレスな機能に貢献することを目指しています。





BeCuフィンガーストックの製造プロセスフロー





会社の利点

2 人のプロの金型設計者は、どちらも 10 年以上の設計経験を持っています。輸入された金型加工設備と強力な金型製造能力により、プレス分野の技術的困難を打破します。毎月 15 セット以上の金型を完成させることができます。

短納期: 手動サンプルの場合は 7 日、量産金型の場合は 16 日です。

驚異的な工具寿命：当社は特殊な金型材料を1億回以上採用しています。

当社では主に米国BrushWellman社の原材料を使用しております。

主要設備：

精密グラインダー:4セット;

フライス盤：3台;

ボール盤: 3 セット;

ワイヤー電極切断：2セット;

ミルライト：1セット;

それ以外の場合: 5 セット



ベリリウム銅の製造表面への電気めっき

電気めっき製品の共通外観写真





フィンガーストックとガスケットの購入に関する質問とキー:

Q1: EMI導電性スプリングの目的は何ですか?

A1: EMI 伝導性スプリングの目的は、導電性を提供すると同時に、圧縮や伸長などの機械的機能も提供することです。 信頼性の高い接地を確立し、電磁エネルギーを消散することで、電磁干渉の管理に役立ちます。



Q2: EMI 導電性スプリングは電磁干渉の管理にどのように役立ちますか?

A2: EMI 導電性スプリングは低抵抗の電気経路を確立し、電磁エネルギーの散逸を可能にします。 これらは信頼性の高い接地を提供し、連続的な導電経路を確保することで、電磁干渉のリスクを軽減し、電磁適合性を向上させます。



Q3: EMI 導電性スプリングの一般的な用途にはどのようなものがありますか?

A3: EMI 導電性スプリングは、電子筐体、コネクタ、プリント基板 (PCB)、およびさまざまな電子部品に応用されています。 これらは、電磁干渉を管理し、信頼性の高い動作を維持するために、自動車、航空宇宙、電気通信、医療機器などの業界で使用されています。



Q4: EMI 伝導性スプリングは従来のスプリングとどう違うのですか?

A4: EMI 伝導性スプリングは、従来のスプリングの機械的機能と導電性を組み合わせたものです。 これらは、機械的柔軟性、衝撃吸収、振動絶縁を提供すると同時に、接地と EMI 管理のための低抵抗の電気経路も提供するように設計されています。



Q5: EMI導電性スプリングを選択する際に考慮すべき要素は何ですか?

A5: EMI 伝導性スプリングを選択するときは、サイズ、形状、材料の選択、導電性の要件、動作環境、および必要な機械的特性などの要素を考慮する必要があります。 これらの要素により、最適なパフォーマンスと特定のアプリケーションとの互換性が保証されます。
