ニットワイヤーメッシュガスケット





当社は、EMIおよびRFIシールドに使用されるEMCガスケットの一種であるニットワイヤーメッシュガスケットを提供しています。最高品質の原材料と高度な技術を使用して製造されています。ワイヤーメッシュガスケットには、さまざまな用途に合わせてさまざまな形状があります。円形、長方形、二重円形、尾付き円形などがあります。

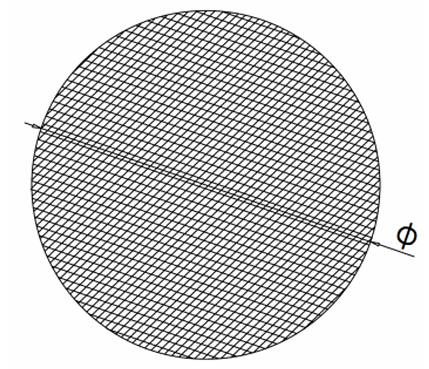

部品番号	直径φ	部品番号	直径φ
S-C-2424-B-0	φ2.4mm+0.5/-0.0mm	S-C-7979-B-0	φ7.9mm+0.8/-0.0mm
S-C-3232-B-0	φ 3.2mm+0.5/-0.0mm	S-C-9595-B-0	φ9.5mm+0.8/-0.0mm
S-C-4040-B-0	φ4.0mm+0.5/-0.0mm	S-C-1313-B-0	φ12.7mm+0.8/-0.0mm
S-C-4848-B-0	φ4.8mm+0.8/-0.0mm	S-C-1515-B-0	φ15.9mm+1.0/-0.0mm
S-C-6464-B-0	φ6.4mm+0.8/-0.0mm	S-C-2525-B-0	φ25.4mm+1.0/-0.0mm

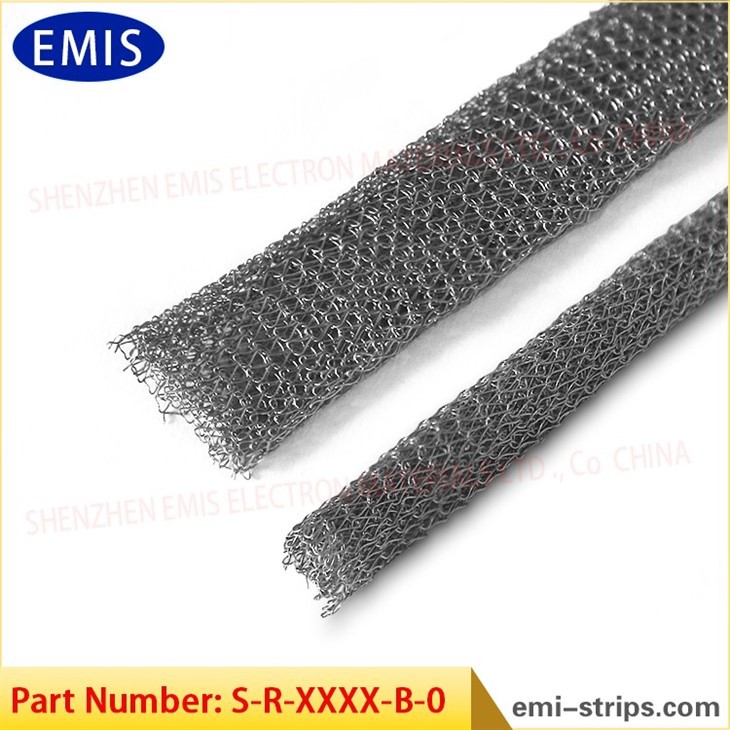

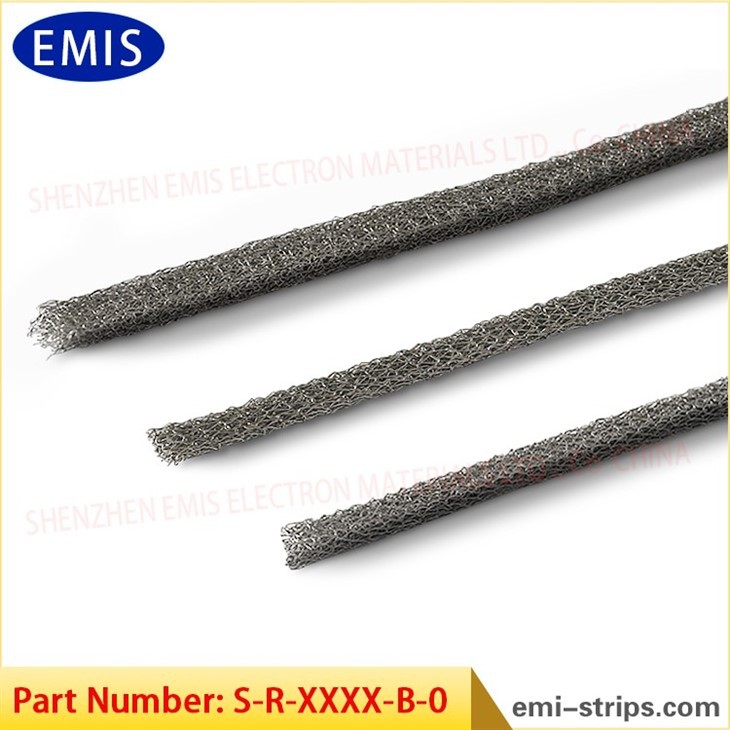

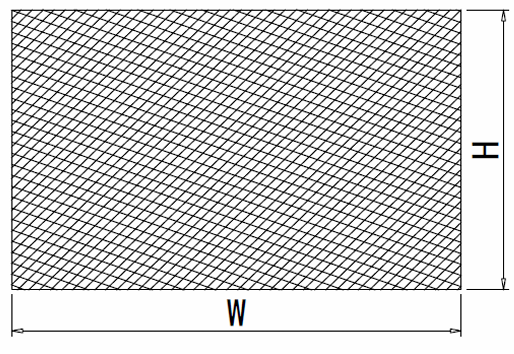

部品番号	幅	高い	部品番号	幅	高い
S-R-1616-B-0	1.6+0.3/-0mm	1.6+0.3/-0mm	S-R-7932-B-0	7.9+0.8/-0.0mm	3.2+0.5/-0mm
S-R-3216-B-0	3.2+0.3/-0mm	1.6+0.3/-0mm	S-R-9532-B-0	9.5+0.8/-0.0mm	3.2+0.5/-0mm
S-R-4816-B-0	4.8+0.4/-0mm	1.6+0.3/-0mm	S-R-1332-B-0	12.7+0.8/-0.0mm	3.2+0.5/-0mm
S-R-7916-B-0	7.9+0.8/-0.0mm	1.6+0.3/-0mm	S-R-1932-B-0	19.1+1.0/-0.0mm	3.2+0.5/-0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-2532-B-0	25.4+1.0/-0.0mm	3.2+0.5/-0mm
S-R-1316-B-0	12.7+0.8/-0.0mm	1.6+0.3/-0mm	S-R-4848-B-0	4.8+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-2424-B-0	2.4+0.5/-0.0mm	2.4+0.5/-0.0mm	S-R-6448-B-0	6.4+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-3224-B-0	3.2+0.5/-0.0mm	2.4+0.5/-0.0mm	S-R-2532-B-0	7.9+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-4824-B-0	4.8+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-6464-B-0	6.4+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-6424-B-0	4.8+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-7964-B-0	7.9+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9524-B-0	9.5+0.8/-0.0mm	2.4+0.5/-0.0mm	S-R-9564-B-0	9.5+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-1364-B-0	12.7+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-9516-B-0	9.5+0.8/-0.0mm	1.6+0.3/-0mm	S-R-9595-B-0	9.5+0.8/-0.0mm	9.5+0.8/-0.0mm

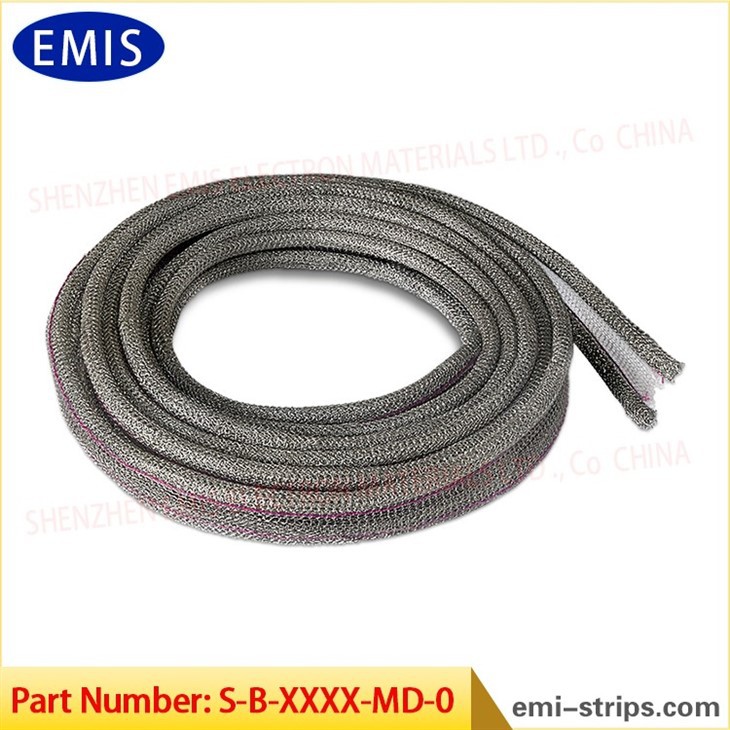

部品番号	幅	高い	部品番号	W	H
SB-4113-MD-0	12.7+1.6/-0.0mm	4.1+0.5/-0.0mm	SB-1988-MD-0	19.1+1.6/-0.0mm	8.8+0.8/-0.0mm
SB-1941-MD-0	19.1+1.6/-0.0mm	4.1+0.5/-0.0mm	SB-2588-MD-0	25.4+1.6/-0.0mm	8.8+0.8/-0.0mm
SB-1657-MD-0	{{0}.6/-0.0mm	5.7+0.8/-0.0mm	SB-1910-MD-0	19.1+1.6/-0.0mm	10.4+1.2/-0.0mm
SB-1957-MD-0	{{0}.6/-0.0mm	5.7+0.8/-0.0mm	SB-2810-MD-0	28.5+2.0/-0.0mm	10.4+1.2/-0.0mm
SB-1972-MD-0	19.1+1.6/-0.0mm	7.2+0.8/-0.0mm	SB-2513-MD-0	25.4+1.6/-0.0mm	13.6+1.6/-0.0mm
SB-2572-MD-0	{{0}.6/-0.0mm	7.2+0.8/-0.0mm	SB-3113-MD-0	31.2+2.0/-0.0mm	13.6+1.6/-0.0mm



注記：

1.編組線材：ベリリウム銅、モネル線、錫メッキ銅線、錫メッキ銅クラッド鋼線、錫メッキ銅クラッド鉄線、ステンレス鋼線など。

2.編組ワイヤーの表面は自然な色にすることができます。缶詰。ニッケルメッキ。銀メッキ。金メッキなど。

3. 特殊な材質や標準外の構造形状についてもカスタマイズ対応可能です。弊社営業担当者までお問い合わせください。

編組線製品概要番号：TS-AABB-MD-P

備考：

T はタイプを表します。

TはB：ベリリウム銅金属編組線。 T は S: 固体金属ワイヤーメッシュ。 T は C: 芯金ワイヤーメッシュ。 T は S: 密封された金属ワイヤメッシュ。

TはW：金属ワイヤーメッシュベルト。

S は次の形状を表します。

S は C: 丸い; S は R: 正方形、S は D:D 形状です。 S は P:P 形状です。 S は B:B 形状です。

AABB: 製品構造のサイズ。

M は材質を表します。M は B: ベリリウム銅です。 MはS：ステンレス鋼線。 M は M: モネル線。 M は D: 錫メッキ蛍光体銅線。 M は F: 錫めっき銅被覆鋼線。

D は内部コアの材質を表します。D は 0:なし、D は N:クロロプレンゴムです。 ＤはＳ：シリコーンゴム。 DはP:ポリウレタンスポンジです。

P は外観を表します:0:自然色; P は S: 錫メッキされたベリリウム銅です。 P は N: ニッケルメッキされたベリリウム銅。 P は Z: 亜鉛メッキされたベリリウム銅です。





導入

ニットワイヤーメッシュガスケットは、ニットワイヤーメッシュと弾性材料で作られた複合ガスケットです。編まれたワイヤメッシュガスケットと比較して、編まれたワイヤメッシュガスケットの金属線は特殊な編み技術によって編まれており、異なる構造特性と性能上の利点があります。高い密閉性、強力な電磁波シールド効果や導電性機能が求められる業界で広く使用されており、優れた密閉性、衝撃吸収性、耐干渉性能を備えています。

特徴：

電磁シールド: 外部電磁干渉 (EMI) および無線周波数干渉 (RFI) に効果的に抵抗し、敏感な機器の通常の動作を保護します。

シール性能: エラストマー材料は、液体、ガス、または粒子の漏れを防ぐ信頼性の高いシール効果を提供します。

導電性: 金属ワイヤーメッシュは良好な導電性を確保し、電子機器を静電気による損傷から保護します。

防振と衝撃吸収：機器への振動による損傷を効果的に軽減し、機器の耐用年数を延ばします。

高温耐性と耐食性：高温耐性のあるステンレス鋼やその他の材料を使用しており、極端な条件下でも安定して長期間動作します。

製造工程

1. 金属線の選択と処理

まず、適切な金属線材を選択します。一般的な材料には、ステンレス鋼、銅、ベリリウム銅、ニッケルなどの金属が含まれており、優れた導電性、高温耐性、耐食性を備えています。金属線の直径、強度、導電性、その他の特性は、最終的なガスケットの機能要件に従って決定する必要があります。

表面処理：金属線の耐食性と耐久性を向上させるために、通常、金属線には表面処理（ニッケルメッキ、クロムメッキ、不動態化など）が施され、長期使用における安定性が確保されます。

2. 金属線の編み・織り

金属線は編みプロセスによってメッシュに織り込まれます。編み方は従来の製織プロセスよりも緻密で構造的に安定しており、金属ワイヤーメッシュの全体的な強度と耐久性を向上させることができます。編金網の織り方には、通常、平織り、綾織りなどがあり、製品の用途に応じて適切な織り方が選択されます。

製織工程：編機上で金属線を編機の針と糸枠を通してメッシュ状に編み込み、仕様の異なるメッシュ構造を形成します。編まれた金属ワイヤー メッシュは通常、優れた引張強度と引裂抵抗を備えており、高圧または高温の環境に適しています。

高温プレス: 高温加熱と圧力によってワイヤー メッシュとエラストマー素材が結合され、両者がしっかりと接着されて複合構造が形成されます。

接着プロセス: 長期安定性と密閉効果を確保するために、強力な接着剤または特殊な接着剤を使用してワイヤーメッシュとエラストマー素材を接続することもできます。

3. 加硫または硬化処理

ゴム系エラストマー素材の場合、通常、加硫処理が必要となります。加硫プロセスでは、加熱と化学反応によってゴムの分子鎖が架橋され、弾性、高温耐性、耐摩耗性が向上します。

硬化: 加硫処理またはその他の硬化プロセスにより、エラストマーのシール性、耐圧性、耐熱性が向上し、ガスケットの総合的な性能が向上します。

4. 切断と成形

組み合わされた編金メッシュガスケットを必要なサイズ、形状にカットします。このステップでは通常、製品のサイズが正確で、エッジが滑らかで、さまざまな機器の設置要件を満たすことができるようにするために、精密な切削工具を使用する必要があります。

精密切断: レーザー切断または金型切断を使用して、各ガスケットの切断品質を確保し、切断プロセス中のワイヤメッシュやエラストマーへの損傷を回避します。



応用分野

電子機器: 機器を外部干渉から確実に保護するための電磁シールドと静電気放電保護に使用されます。

自動車産業: 電磁干渉を防止し、密閉保護を提供するために車載電子機器に使用されます。

航空宇宙: 高精度の航空宇宙機器に電磁シールドとシール保護を提供し、過酷な環境における信頼性を確保します。

産業機器：各種機械・装置のシール・保護に使用され、液漏れ防止や防振性能を高めます。

エネルギー産業: 電力機器に効果的な電磁シールドと接地保護を提供し、機器の安定した動作を確保します。

私たちの利点:

当社は、ニットワイヤーメッシュガスケットの研究開発、生産、販売を専門とする革新的な企業であり、高品質のシール、シールド、導電性、耐衝撃性のソリューションを世界中の顧客に提供することに取り組んでいます。当社は高度な生産プロセスと技術蓄積を有しており、さまざまな分野のお客様にカスタマイズされた製品とサービスを提供することができます。

私たちの工場では、さまざまなアプリケーションには固有の要件がある可能性があることを理解しています。そのため、当社のニット ワイヤー メッシュ ガスケットは完全にカスタマイズおよび変更可能です。当社は、さまざまなサイズ、形状、厚さ、取り付け方法などの幅広いオプションを提供しており、お客様が特定の EMI シールドのニーズを満たす完璧なソリューションを見つけることができます。当社の専門家チームはお客様と緊密に連携してニーズを理解し、お客様の用途に最適なカスタム ガスケットを提供します。

お問い合わせ：

カスタマイズされたニットワイヤーメッシュガスケットが必要な場合でも、製品選択プロセス中に質問がある場合でも、私たちは心を込めて専門的な技術サポートとアフターサービスを提供します。当社の製品やサービスの詳細については、お気軽にお問い合わせください。



製品認定



ニットメタルメッシュガスケットの製造工程

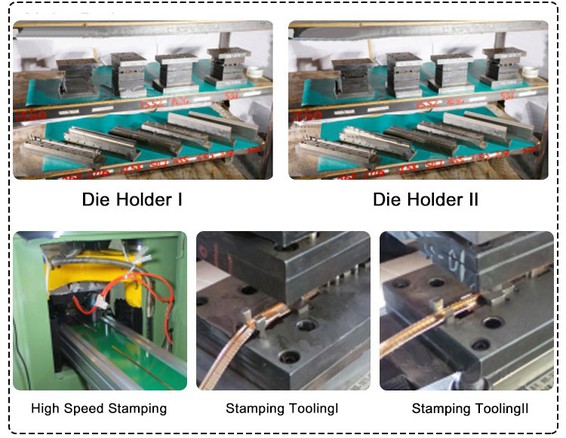

金型の設計・製造能力

主要設備：

精密グラインダー:4セット;

フライス盤：3台;

ボール盤: 3 セット;

ワイヤー電極切断：2セット;

ミルライト：1セット;

それ以外の場合: 5 セット



BeCu原料の特性パラメータ

化学成分

-----------1.8%-2.%(高ベリリウム系)

コバルト + ニッケル--------- 0.20% (少なくとも)

コバルト + ニッケル + 鉄------ 0.60% (最大)

銅-------残り



物理的性質

電気伝導率(IACS)---22-25%

弾性率 (psi) --- 18.5*10⁶



ベリリウム銅の製造表面への電気めっき

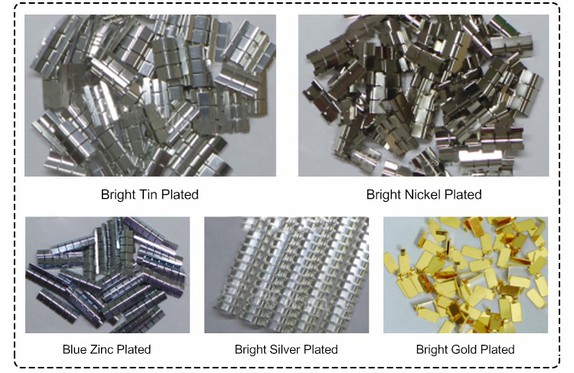

電気めっき製品の共通外観写真



配達、発送、サービス

迅速な配信能力

1. 通常のバルクリードタイム: 3 日未満;

2.特別な製品の最長期間: 7 日以内。

3. 無料サンプルの通常のリードタイム: 2 日未満。

4.特別製品の納期：7日以内。

5.手動サンプル生産の完了時間: 7 日以内





よくある質問

Q1：編金網ガスケットとは何ですか？

A1: 編金メッシュガスケットは、金属メッシュとエラストマー素材で作られたガスケットです。金属メッシュの高強度とエラストマー素材の密閉性を兼ね備え、電磁波シールド、密閉性、導電性、耐衝撃性などの多機能を兼ね備えています。エレクトロニクス、自動車、航空宇宙などの分野で広く使用されています。



Q2：金網ガスケットの製造工程は複雑ですか？

A2 編金網ガスケットの製造工程は比較的複雑で、金属線の選定・加工、編み・織り、エラストマー材料の成形、金網とエラストマーの配合、加硫または硬化、精密な切断、品質検査とテストなど。製品の性能の優位性を確保するには、各リンクに微細な制御が必要です。



Q3: ニットワイヤーメッシュガスケットと他のタイプのガスケットの違いは何ですか?

A3 編金メッシュガスケットは、従来のゴムガスケットやメタルガスケットと比較して、次のような大きな特徴があります。

より強力な電磁シールド機能：電磁干渉を効果的に防止でき、高い電磁両立性が必要な場面に適しています。

優れたシール性能：エラストマーとワイヤーメッシュの複合により、より強力なシール効果を実現します。

耐極限環境性：高温高圧などの過酷な作業環境にも適応し、良好な性能を維持します。

優れた耐衝撃性：エラストマー材料の組み合わせにより、編まれた金網ガスケットは強力な耐衝撃性と衝撃吸収機能を備えています。



Q4: 適切なニットワイヤーメッシュガスケットを選択してください。

A4 ニットワイヤメッシュガスケットを選択するときは、次の要素を考慮する必要があります。

使用環境：温度、圧力、腐食性、振動など。

電磁シールド要件: 電磁干渉を防止する必要がある場合は、電磁シールド性能の優れたワイヤーメッシュガスケットを選択してください。

シール要件: シールする媒体の種類 (気体、液体など) に応じて適切な材料を選択します。

耐久性と寿命：長期間の使用に適した耐久性の高い素材を選択してください。



Q5: 金網ガスケットの一般的な材質は何ですか?

A5: 材料には次のものが含まれます。

ステンレス鋼：耐食性、耐高温性に優れ、高い耐久性が要求される用途によく使用されます。

ベリリウム銅: 導電性が高く、電磁シールド用途に適しています。

ニッケル合金: 高温耐性と耐食性があり、過酷な作業環境に適しています。

銅: 導電性が高く、電気機器のシールドや保護に適しています。



Q6: 織金網ガスケットは顧客のニーズに応じてカスタマイズできますか?

A6: はい、ニットワイヤーメッシュガスケットは、お客様の特定のニーズに応じてカスタマイズできます。これには、ワイヤーメッシュの開口部、ワイヤーの材質、エラストマーの種類、ガスケットのサイズと形状などのカスタマイズが含まれます。さまざまな用途要件に応じて、お客様にオーダーメイドのソリューションを提供できます。



Q7: ニットワイヤーメッシュガスケットのメンテナンスと手入れはどのようにすればよいですか?

A7: 定期検査: ガスケットの完全性を定期的に検査して、損傷、摩耗、劣化がないか確認してください。

洗浄：素材の損傷を避けるため、洗浄の際は強すぎる化学溶剤の使用を避けてください。中性洗剤と柔らかい布で拭くことをお勧めします。

交換: ガスケットが長期間過酷な環境に置かれる場合は、機器の性能を確保するために定期的に交換してください。
